微纳制造技术的隐形门槛：跨尺度误差、界面与计量闭环

谈微纳制造技术，讨论常从光刻分辨率起手。线宽、数值孔径、曝光波长，参数表很漂亮。问题在于，产线上的良率很少由单点分辨率决定。更常见的失效，是套刻漂移、侧壁粗糙、残余应力、界面污染，以及计量反馈慢半拍。尺度压到百纳米以下，制造就从“写图形”变成“管理误差预算”。

分辨率只是门票，误差预算才是工程

微纳制造技术的加工路线很多：光学光刻、电子束曝光、双光子直写、纳米压印、聚焦离子束、自组装。原理不同，约束却相似。任何一条路线都要回答：图形能否稳定写出来，写出来能否对准，对准后能否在后续工艺中保持。电子束曝光可以做出很小的特征，但邻近效应和电荷积累会把图形密度变成变量；纳米压印复制能力强，模板缺陷和脱模应力又会把良率拉回材料问题。说某条路线“分辨率高”没有太大意义，除非同时给出吞吐、套刻、缺陷密度和可修复性。这里的误差预算必须跨尺度分配：设备热漂移、掩模制造、抗蚀剂显影、刻蚀选择比、沉积应力、环境振动，每一项都在预算表里占一行。实验室里一次成功，常常是把预算表压缩到几个小时的产物；产线要的是连续运行下的分布。反例并不少：EBL写出的光子晶体器件性能很好，但大面积写入的时间成本让它在某些产品上失去经济性；纳米压印在特定光学结构上效率可观，却需要把模板寿命和缺陷检测一起算进成本。微纳制造技术不是单步工艺的竞赛，而是误差链条的闭合。 微纳制造光刻套刻误差显微测量图

界面决定器件，不决定论文

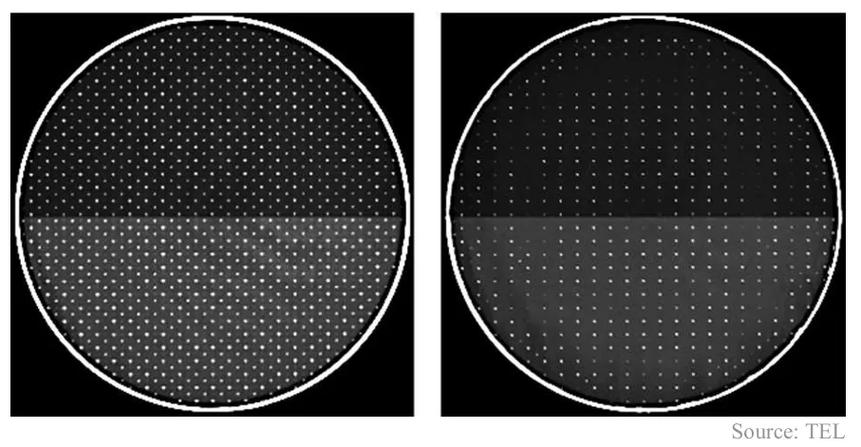

尺度越小，界面占比越大。这个判断在论文里常被写成一句背景，在工程里却会变成主要矛盾。金属与半导体的接触电阻、氧化物与聚合物的粘附、二维材料与衬底的耦合、MEMS悬臂梁与衬底的粘附，都发生在几纳米到几十纳米的范围内。表面能和处理顺序改变一点，器件阈值就漂移。原子层沉积、等离子体清洗、偶联剂、退火气氛，这些步骤看起来像配角，实际决定了器件是否可重复。一个常见误区是：把界面问题交给“工艺优化”四个字。工艺优化不是口号，它需要表面化学表征、原位监测和批次间统计。缺少这些，实验室的实验器件很难放大。比如二维材料场效应管，接触电阻的改善往往来自界面层和金属沉积顺序，而不是沟道材料本身。再比如微流控芯片，通道尺寸做到亚微米并不自动带来可用性，表面改性和键合密封反而决定它能否稳定运行。微纳制造技术的应用边界，经常由界面工程划定，而不是由光刻机划定。 微纳制造晶圆键合界面空洞超声扫描图

计量闭环比单步设备更贵

计量闭环比单步设备更贵 产线里真正昂贵的部分，常常不是一台曝光设备，而是围绕它建立的计量与反馈系统。光学临界尺寸测量、散射测量、原子力显微镜、扫描电镜、椭偏仪，各自给出不同视角的数据。问题在于，这些数据要能映射到同一个工艺变量上，才能形成闭环。否则，测量越密，噪声越大。微纳制造技术的良率学习依赖在线或准在线计量：曝光后马上测套刻，刻蚀后马上测侧壁角，沉积后马上测应力。反馈周期缩短，工艺窗口才有意义。这里有个限制：高混合小批量场景下，计量成本会被摊薄得很差。为几十片晶圆建立完整模型并不经济，经验规则和抽样策略反而更现实。大批量生产则不同，统计过程控制能把漂移提前暴露。两种场景不能用同一套方法论。设备参数可以采购，计量模型和校准链路买不来，这部分常被低估。

可制造性窗口之外的风险

可制造性窗口之外的风险 微纳制造技术的趋势之一，是混合制造：光刻做粗结构，直写做局部修整，自组装做低温修饰。另一条线是晶圆级集成，把光学、电子、微流控放在同一套工艺里。听起来顺，实际会引入材料兼容性和热预算冲突。高温退火会破坏已经形成的聚合物，等离子体步骤会改变敏感层表面。异构集成的难点不在单步，而在步骤排序。风险还包括计量标准不统一、数据追溯不足、供应链集中。一个器件的性能可以发表在论文里，可制造性却要在工艺窗口边缘反复验证。窗口之外，不是简单的“放大失败”，而是失效模式改变。有的缺陷在实验室被抽样漏掉，到量产才显现；有的材料在短期测试稳定，长期可靠性却退化。微纳制造技术真正难的地方，是把一次成功变成可解释、可复现、可追溯的批量成功。这个难度，未必低于继续缩小线宽。
