那罐发烫的活性炭：大气治理技术里一个常被跳过的环节

晚上十点半，电话响。我正蹲在实验室门口吃鸭血粉丝，汤还没喝两口。

南京江宁，一个喷涂园区。值班师傅说活性炭箱温度报警。我赶到现场，手往箱壁上一放——烫。真的烫。三秒就得缩回来。

打开检修口，炭表面糊了一层漆雾，像放凉的焦糖。风机还在抽，出口浓度仪的数字往上跳。后面催化燃烧炉温也跟着冲。师傅问：是不是设备坏了？

不是。是吸附饱和，预处理失效。这个场景我见过太多次。说实话，很多项目把大气治理技术当成“买箱子、装炭、接电”，但真正决定效果的，是气里有什么、炭什么时候穿透、烧的时候会不会失控。

先别急着换炭，看看气里到底有什么

喷涂废气不是一种东西。它有溶剂蒸气，有漆雾颗粒，有水汽，有时候还有粉尘。VOCs是挥发性有机物的统称，苯、甲苯、二甲苯、酯、酮、醇，名字一堆。你先把气里的东西搞清楚，再谈吸附。

活性炭吸附靠什么？靠微孔里的范德华力。物理过程，不是化学反应。炭的比表面积很大，一克能铺开几百平方米，听着吓人，但孔是有限的。吸饱了，就穿透。像海绵吸水，吸到饱和还继续淋，水直接从指缝里走。

活性炭吸附是物理过程，吸饱了就会穿透。所以别只问“炭换了吗”，要问“什么时间穿透的”。

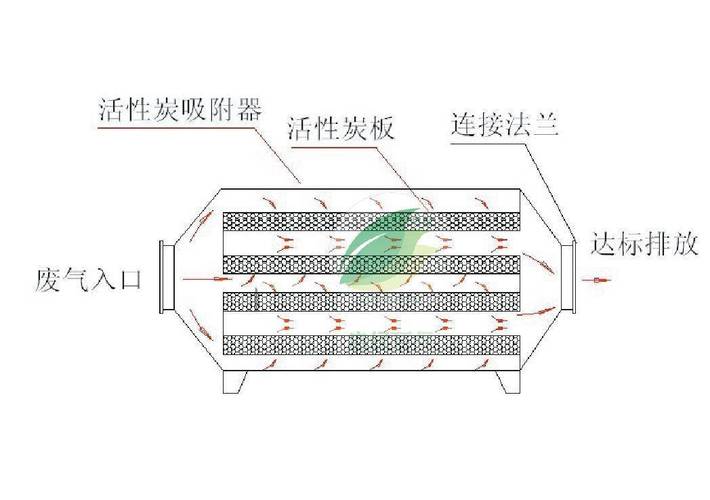

蜂窝炭和颗粒炭不一样。蜂窝炭风阻低，适合大风量，但装填密度和吸附容量要算。颗粒炭压降大，换炭麻烦。碘值、四氯化碳吸附率、比表面积，这些参数不是拿来贴标签的。风速高了，停留时间不够，气还没碰到孔就跑了。风速低了，箱子做得傻大，钱也花了。

还有预处理。漆雾不除，炭表面先糊一层，孔堵死。干式过滤箱、漆雾毡、除湿，这些看起来土，但管用。南京梅雨天，湿度一上来，水分子跟VOCs抢吸附位。你炭再好，也架不住气里全是水。

有些方案上来就加厚炭层。厚一点有用，但要看停留时间和风速。箱子截面风速、炭层厚度、过滤风速，这些参数得匹配。不是堆得越厚越安心。对吧？

烧掉它？催化燃烧没你想的那么乖

吸附饱和之后，一般两条路：换炭，或者脱附再生。大风量低浓度的场合，常见做法是活性炭吸附浓缩，再用热空气脱附，把高浓度小风量的气送进催化燃烧炉。RCO，蓄热式催化燃烧，名字听着复杂，核心就是催化剂让有机物在较低温度下氧化成二氧化碳和水。

催化剂一般是贵金属，铂、钯之类，起燃温度大概二百五到四百摄氏度。温度不够，烧不干净；温度太高，催化剂老化，还有安全风险。浓度忽高忽低，炉温就坐过山车。更麻烦的是毒物：硫、磷、卤素、硅氧烷。它们会让催化剂中毒，活性掉下去。

催化燃烧怕的不是高浓度，是忽高忽低和毒物。这话我在评审会上说过很多次。

有个电子厂案例。废气里带着含硅密封胶挥发的硅氧烷，前面活性炭没拦住，后面RCO催化剂两个月就失活。拆开看，催化剂表面一层白粉。厂家一开始还怪炉子设计，后来查物料才明白。你说冤不冤？

RCO还有蓄热陶瓷、切换阀、温度场。阀门泄漏、短路、局部过热，都是现实问题。设计得好，热回收效率高；设计得糙，就是个高温铁箱子。别把催化燃烧当万能焚烧炉。

误区：活性炭不是万能滤芯，RTO也不是保险箱

常见误解一：活性炭越厚越好。错。要看风量、浓度、湿度、停留时间。常见误解二：换炭周期按月份定。也不对。要看出口浓度、压差、运行工况。有的线三个月穿透，有的线三周就不行。你按“季度换”写方案，现场就敢给你看颜色。

活性炭换下来是危废。这点很多小企业没算进成本。吸附了VOCs的废炭，不能随手扔。更换、转运、处置，都是钱。所以源头替代、工艺改进、溶剂回收，有时候比末端加箱子更划算。大气治理技术不是只往烟囱后面塞设备。

边界也很清楚。低浓度、大风量，适合吸附浓缩加燃烧；高浓度、小风量，可能直接燃烧或者冷凝回收更合适；含尘含油高湿，预处理得先上；含硅氧烷、卤素、硫磷的，催化剂要选型，甚至要考虑别用催化路线。

治理技术没有通用答案，只有匹配的边界。这句话听起来像废话，但现场很多问题就是边界没划清。

安全别忽略。活性炭床层会蓄热，闷烧不是故事。RTO高温阀泄漏、浓度波动、回火，都是风险。浓度监测、泄爆、氮气保护、温度联锁，该有就得有。别等报警了才问“怎么会这样”。

说回来，那罐发烫的活性炭。后来我们没急着换炭，先测风量、测浓度、查湿度、看预处理。把漆雾过滤换掉，调整脱附周期，出口浓度才稳下来。师傅说，原来不是箱子的问题。我说，箱子只是末端那道。

大气治理技术这四个字，落到现场，就是一堆很具体的判断：气里有什么，炭什么时候饱，烧的时候稳不稳，废炭去哪。别把它做成设备采购清单。真的。
