电池技术研发的边界条件：材料窗口、界面阻抗与系统容差

电池技术研发的难点，很少落在某个单一指标上。它更像在材料、界面、工艺、系统之间找一组能同时成立的约束。能量密度上去，循环寿命可能掉；倍率性能改善，低温析锂风险又冒头。说实话，这种拉扯才是日常。实验室数据漂亮，产线端刚放量却出问题，并不罕见。原因往往不是技术不先进，而是边界条件没被写进研发目标。

材料指标漂亮，不等于工艺窗口宽

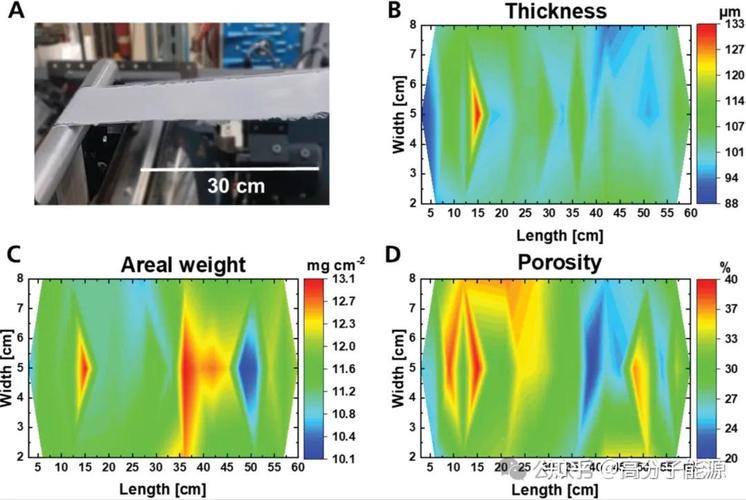

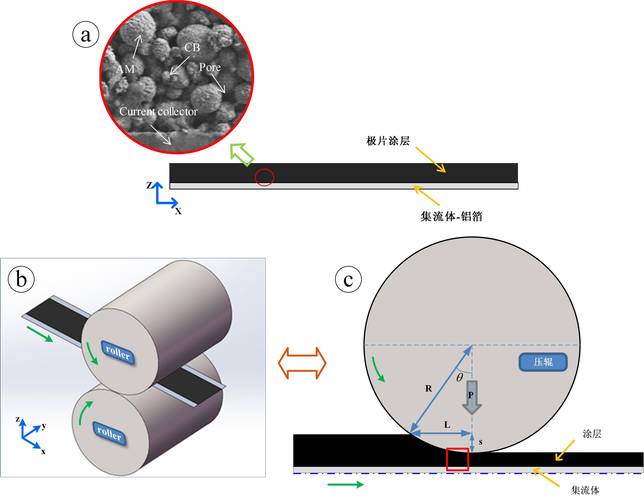

正极克容量、硅碳首效、电解液电导率，单看都诱人。但电池技术研发要面对涂布、辊压、卷绕或叠片、注液、化成。比如硅基负极膨胀，实验室扣电可测，到了极片层面，粘结剂分布和孔隙率一变，循环就散。条件很具体：若压实密度过高，颗粒破碎和电解液浸润不足会叠加；若过低，能量密度和内阻又不划算。反例也常见：某高镍正极在扣电中循环稳定，做成大容量软包后，因极片边缘应力集中和水分控制窗口窄，产线良率被拖住。这里的关键不是材料好，而是材料性能必须落在工艺窗口内，且窗口宽度可测。工艺容差窄，放大就会放大波动。这个逻辑很朴素，却常被指标竞赛遮住。

界面不是配角，它决定寿命的尾部

SEI、CEI、固固界面，名字多，实质是电荷转移和副反应在相边界上的耦合。电池技术研发里，界面阻抗不是一条固定电阻，它随SOC、温度、压力、循环历史变化。比如硫化物固态电解质，离子电导率可以很高，但颗粒接触与体积变化会让界面阻抗在低压或循环后抬升；再加一层涂层，可能抑制副反应，却引入新的界面电阻。条件限制：界面表征若只在初始态做EIS，容易把暂时接触良好当成长期稳定。反例：半电池里界面漂亮，全电池里因为负极过量不足和压力夹具差异，循环到尾段突然跳水。我的看法是，界面研发要把压力、温度、截止条件一起纳入实验矩阵，否则单点阻抗数据很难外推。这里没有万能涂层，只有可重复的界面控制。

电芯之外，系统容差才是硬约束

电芯能量密度提升，模组和Pack层级未必线性受益。热管理、结构件、BMS采样与均衡、泄压设计都会吃掉收益。比如高比能路线，若热失控扩散测试下泄压阀方向与舱体空间不匹配，系统层面的安全冗余就要加厚，成组效率下降。电池技术研发若只盯电芯，容易在系统验证阶段返工。条件：不同应用场景的容差不同。乘用车关注全生命周期内阻增长与快充温升；储能关注长时日历寿命和一致性；两轮车关注成本与滥用容忍。反例：把乘用车电芯直接挪到储能柜，循环倍率低看似余量足，但日历寿命和SOC窗口未必匹配。系统容差不是余量堆砌，而是电芯特性、热管理能力、控制策略三者之间的匹配。匹配不好，单体的好数据会被系统短板抵消。

验证环节：均值会骗人

研发报告里平均循环寿命好看，不代表尾部安全。电池技术研发需要关注分布：批次内极片厚度波动、注液量波动、化成SEI差异，都会在循环后期放大。说实话，均值掩盖尾部，尾部决定召回风险。验证设计上，条件要写清楚：温度梯度、倍率剖面、DOD、静置时间、夹具压力。反例：加速老化用高温高倍率压缩时间，若失效机理从析锂转为正极结构退化，寿命外推就会偏。较稳妥的做法是把加速应力与失效机理映射一起做，而不是只拟合容量衰减曲线。还有一点，抽样要覆盖产线边界，不要只取中试线稳定批。边界样本往往更能暴露工艺窗口。这个环节枯燥，却决定研发结论能不能落地。

路线选择要承认边界

固态、钠离子、磷酸锰铁锂、硅碳负极，各有适用区间。电池技术研发的路线判断，不能只看能量密度上限。固态电池的界面接触与制造压力是工程约束；钠离子在低温与成本上有空间，但能量密度和循环策略要匹配场景；磷酸锰铁锂的电压平台与锰溶出需要电解液和包覆配合。风险在于把实验室的可行直接写成量产的可重复。趋势上，多材料体系并存会持续，单一体系通吃很难。这里需要克制：路线评估应包含工艺成熟度、失效模式、回收与供应链约束。反例也常见：某条路线在纽扣电池上表现稳定，放大到卷绕电芯后，因极片柔性和对齐精度问题，良率掉得很快。条件不写，结论就会飘。

所以，电池技术研发的日常不是追一个漂亮数字，而是把边界条件写进实验设计。材料窗口、界面控制、系统容差、验证分布，缺一块，结论就可能偏。实验室与产线之间那段距离，往往就藏在这些不显眼的约束里。承认边界，研发才有可重复的进步。嗯，这话听起来不热血，但省返工。
