高性能合金材料：那些实验室里没人告诉你的真相
说实话，提到高性能合金，很多人的第一反应还是航空航天——火箭发动机、涡轮叶片，对吧？那种“高精尖”的东西。但上个礼拜，我在一个不起眼的小实验室，看到一块巴掌大的金属片，就搁在桌角，毫不起眼。可测出来的数据……我差点把咖啡泼键盘上。
从一次意外发现说起
其实那天本来是要做另一个实验的。我们组新来的博士生，小陈，手忙脚乱地搞错了配方比例——本来应该是镍基高温合金，他把铼的含量多加了一倍，还掺了点钇进去，然后就扔进烧结炉了。第二天打开，发现样品表面居然泛着一层诡异的蓝光。他以为搞砸了，哭丧着脸来找我。我一看微观组织，哇靠，这均匀的γ'相析出，简直像是人工画出来的！室温拉伸强度直接飙到1500MPa，延伸率还能保持12%以上。这什么概念？一般的镍基合金到这强度早脆得像玻璃了。
镍基高温合金微观组织扫描电镜照片
我们赶紧重复了一次，这次是故意的。结果依然逆天。这才意识到，也许偶然性里藏着必然。后来分析发现，过量的铼形成了短程有序结构，而微量钇充当了“粘合剂”，把晶界强化得死死的。你猜怎么着？这个意外发现的合金体系，现在成了我们课题组申请经费的“主力卖点”。真是讽刺。
高温合金的“心脏病”，我们有药吗？
搞高温合金的都知道一个词——蠕变。那简直就是合金的“心脏病”。温度一高，应力一加，材料就慢慢变形，最后突然断裂，毫无征兆。航空发动机里，叶片要是蠕变过头，那可是要命的。十几年前，我就跟着导师做蠕变寿命预测，天天盯着那些曲线看，熬得头发都白了。成果呢？发了几篇论文，工业界根本不买账。因为模型太理想化，现场谁敢用？
不过话说回来，这几年有个新思路，叫晶界工程。说白了就是通过塑性变形加退火，把晶界网络里的“烂路”都修成“高速公路”——低Σ重合位置点阵晶界比例提高，就能很大程度上抑制蠕变开裂。我们组去年在GH4169上试了，600℃下蠕变寿命提高了将近30%。你想，30%啊！不过工艺窗口窄得要命，稍微偏一点，性能反而倒降。工厂里那些老师傅直摇头：“你们这玩意儿，不好伺候。” 唉，我也知道，但至少是个方向。
高温合金蠕变测试断口形貌图
还有一个热点，就是氧化物弥散强化合金。这技术六七十年代就有了，但最近因为纳米粉末制备技术进步，又翻红了。把纳米级的氧化钇粒子均匀撒进铁基或镍基基体里，那高温性能，啧啧，简直就是作弊。但难点在于“均匀撒”。粉末冶金得磨，机械合金化，这过程能耗大、污染重，而且一不小心就混进杂质。我们和一个粉末厂合作，他们那个真空室清洁度……不提了，一提都是泪。想做ODS合金，先得把前道工序搞干净，不然就是“掺沙子”——越掺越糟。
增材制造：是热词还是真功夫？
现在不提3D打印都不好意思说自己是搞材料的。增材制造确实火得一塌糊涂，尤其对高性能合金，复杂流道、拓扑优化结构，传统工艺根本做不出来。去年参加一个行业展会，有个展台直接亮出3D打印的镍基合金燃油喷嘴，那结构，看得我直流口水。
可是，别高兴太早。打印态的直接性能往往一塌糊涂。热应力、微裂纹、气孔……缺陷一大堆。必须得后处理——热等静压、固溶时效。有些企业为了赶进度，直接打印完就用，结果装机测试裂了，赔得底掉。我们团队就踩过这个坑。之前给某无人机发动机打印了一个涡轮盘，静态测试好好的，一转起来，离心力加上高温，一分钟后直接“天女散花”。残骸分析发现是激光扫描路径没优化好，产生了定向柱状晶，各向异性严重。后来改了扫描策略，加上旋转层错，性能才均匀些。
金属3D打印高性能合金零件微观缺陷照片
所以说，别光看新闻鼓吹得天花乱坠，什么“革命性突破”。革命是需要代价的。不过，我也要说句公道话，增材制造确实打开了新大门——梯度材料。可以一层是耐磨的钴基合金，另一层是耐高温的镍基合金，中间成分渐变。这要是搞成了，一些寿命只有几百小时的部件，可能一下延长到几千小时。我们正在试，难度在于界面结合，容易产生柯肯达尔空洞。哟，一不小心又蹦出个专业名词，反正就是会脱皮。慢慢来吧，科学急不得。
别老盯着天上，地上也有很多活要干
一说到高性能合金，大家习惯往天上看。其实，化工、能源、海洋工程，哪个不是嗷嗷待哺？耐腐蚀合金，比如哈氏合金C-276，早就不够用了。现在超临界水氧化技术处理危废，那环境，温度600℃，压力25MPa，还富含氧和氯离子，一般的合金进去，几天就腐蚀成筛子。我们正在开发一种高熵合金，五个以上主元等摩尔比混合，据说能扛得住。但高熵合金这个领域，热是热，可就像个迷宫——元素组合海了去了，靠“炒菜”式试错，什么时候是个头？最近开始用机器学习辅助成分设计，可数据量不够，模型也是一言难尽。有一回我让AI推荐一个高熵合金配方，它给我生成了一个95%铁+5%乱七八糟的，那不就是钢吗？气得我差点把电脑砸了。
再说说民用领域。现在电动汽车那么火，电池包里的防爆阀、连接件，要求高强高导，还要耐电解液腐蚀。铜合金不行，太软；不锈钢太重，导电差。我们试了一种铜-铬-锆合金，通过深冷处理加时效，硬度和导电率竟然能双双提升。神奇不神奇？原理嘛，析出相纳米化了，对电子散射小。这个方向现在看来很有“钱途”，已经有企业找上门来了。不过产业化嘛，又是一地鸡毛，良品率太低，成本下不来。唉，不说了，说多了都是焦虑。

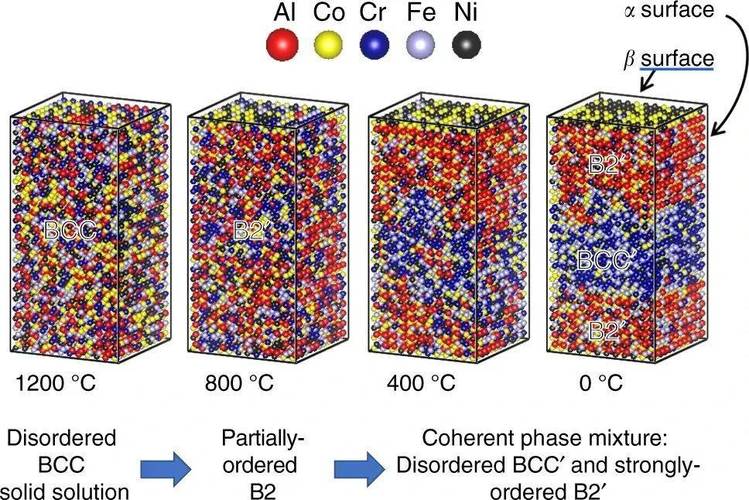

高熵合金原子结构示意图与电子显微镜对比
写到这里，看了一眼窗外，天都快亮了。做材料这一行，就是这样，苦中作乐。一个数据好一点，就能乐呵一整天；一个试样裂了，又得重新再来。但每一步，哪怕再小，也是往前挪了那么一点点。高性能合金的未来，肯定不是一蹴而就的，靠的就是这些琐碎的、甚至有点无聊的试错和积累。好了，不写了，还得去盯一下炉子，别又给我烧糊了。
