从实验室到产业端：陶瓷材料研发藏着的隐形暗坑

上个月9月23号在南京江北新材料园，跟几个蹲实验室快十年的老师喝茶，聊出来一肚子哭笑不得的故事。很多人只看到这块出论文、拿项目、融大钱，没人说那些铺在半路的烂摊子。

烧成率背后的矛盾陷阱

现在行业里默认把致密度当成烧成好坏的核心指标，越高越牛。很多团队发论文，开篇就放致密度99.5%的金相图，转头就被应用方打回来。问题出在哪？致密度和功能性能根本不是正相关，最常见的就是做离子传输陶瓷的时候，致密度提上来，晶界阻抗跟着涨三倍。

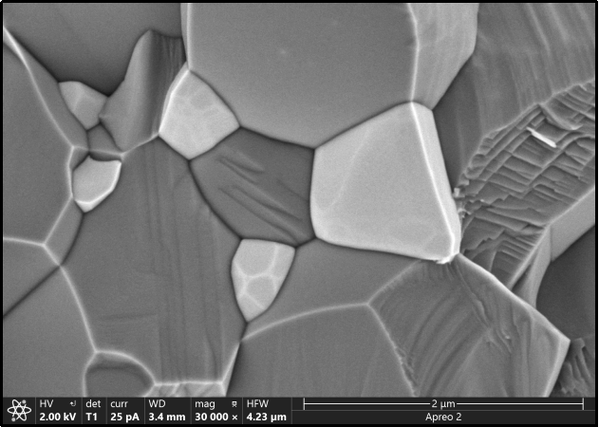

原因说穿了不复杂，为了降烧结温度，几乎所有人都会加助烧剂。高温下助烧剂变成液相填充气孔，帮你把密度烧上去，降温之后助烧剂就停在晶界上，析出第二相。如果你做的是结构陶瓷，要强度，那没问题。要是做功能陶瓷，比如离子传导、介电绝缘，那连续分布的第二相就是堵路的墙。之前见过一个拿了千万经费的项目，做固态电解质，烧出来密度99.2%，测出来室温离子电导率比目标差两个数量级，翻来覆去找原因，最后才发现是助烧剂偏析全堆在晶界，把能走离子的晶界通道全堵死了。说实话，这种坑，平均每年都能在学术会议上见到三五个。不是大家笨，是跟着前人的指标走，太容易偷懒了。

跳出烧结惯性的新尝试

既然高温烧结绕不开晶界偏析的问题，那干脆就不烧了？最近几年慢慢起来的原位结晶路线，就是奔着这个问题去的。不用上千度的高温把粉体熔成块，而是常温下把粉体成型，再放到水热体系里让晶粒慢慢原位长大，整个过程最高温度不超过200度，助烧剂都不用加，自然也就不会有偏析的问题。比如做骨科植入用的羟基磷灰石陶瓷，原来高温烧完晶粒长大到微米级，生物活性差，还要再做表面改性，现在原位水热结晶出来，晶粒尺寸稳定在100纳米以内，强度比烧结的还高15%，生物相容性直接达标，省了两步工序。

不过话说回来，这条路的边界卡得很死。只适合那些本身可以在低温水热条件下结晶的体系，比如磷酸盐、碳酸盐陶瓷，像碳化硅、氮化铝这类工业上用量极大的高温结构陶瓷，根本没法走这条路。就算是能做的体系，放大生产也有绕不开的问题：批量水热合成的时候，釜内不同位置的温度、压力差能到10%，出来的产品晶粒尺寸不均匀，良品率一直卡在85%左右上不去，现在只能做小批量定制的医用植入物，没法支撑汽车、风电这类大工业的需求。不是方向错了，是还有一堆细节没啃完。

被忽略的表征错位问题

聊到最后，几个老师都提到了一个很少有人公开说的问题：现在大部分研发的表征体系和实际工况是错位的。你做航空发动机的热障陶瓷，实验室测热导率都在常温下测，实际工作环境是1300度，还要承受上千次热循环，常温下测出来热导率够低，高温下发生相变析出四方相，热导率直接翻一倍，到了发动机里用不了两个循环就裂了。再比如做封装用的介电陶瓷，实验室测介电损耗都是在常温常压下，实际封装到芯片里，工作温度能到125度，还有1000多psi的压力，介电损耗直接涨三倍，满足不了要求。

为什么会有这个问题？一方面是原位工况表征的成本太高，一套高温高压原位阻抗测试装置要大几十万，很多小团队根本买不起。另一方面，项目考核的指标都是实验室的静态指标，没人要求你按实际工况测，自然也就没人花那个功夫。很多成果发了顶刊，专利也写了一堆，拿到企业那边一试，完全不对，就是这个原因。

现在资本进来，一窝蜂追热点，固态电池热就全扎进去做电解质，第三代半导体热就全做封装陶瓷，很少有人愿意沉下来啃基础问题。比如晶界偏析的动态过程，之前大家都是烧完了之后看电镜，猜烧结过程中发生了什么，原位观测的装置很少有人做。上次在南京那个实验室，看到他们花了五年，改了一套原位加热电镜，终于拍到了1000度下助烧剂偏析的动态过程，推翻了之前学界坚持了二十年的“降温偏析”假说，原来偏析从烧结升温阶段就开始了。

这种东西发不了大顶刊，也拿不到热点项目的经费，但却是整个领域往前走的基础。哪有什么凭空冒出来的突破，都是把这些藏在水面下的暗坑一个个踩实了，路才真的走得通。
