看不见的材料内部，材料表征技术到底能做什么？

去年九月二十三号，南京刚下过一场雨，桂花香飘满整个校园，我蹲在锂电楼的实验室门口揉蚊子包，手里攥着刚出的表征报告。那天整个组都愁，我们做了快三个月的改性硅负极，容量死活上不去，所有人都卡在这——你连材料哪里出问题都不知道，改个屁。

实验室里最烧钱的拦路虎

新材料研发，大半时间和钱都砸在表征上。很多外行人以为，不就是做块材料测一测？哪知道测一次，可能就是一个研究生一个月的生活费没了。

说实话，我刚进实验室的时候，拿了一块混了杂质的陶瓷样品，不懂行，约了一周的高分辨透射，结果拿到的图全是乱的，导师看到直接骂，浪费机时又浪费钱，我那脸，烧得比加热炉还烫。现在想起来还心疼。

说白了，材料表征技术就是给材料做全身检查。你肉眼看不到纳米级的结构，摸不出来原子之间的结合力，就靠这些仪器帮你“看”帮你“摸”。小到催化剂表面的一个原子缺陷，大到航空发动机叶片内部的微裂纹，都得靠表征给你出结果。没有靠谱的表征，研发全靠瞎蒙。

就像我们那次，一开始只做了常规的X射线衍射，出来的峰都挺好，看不出问题，以为是合成步骤错了，反复改了一个多月，还是不行。后来还是测试中心的老师提醒，要不要做做表面的形貌分析？我们才发现，改性的碳层根本没裹上，大部分都自己团聚成块了，等于做了这么久的无用功。

不是拍个照就完事，这是材料的动态体检

很多人对材料表征技术的误解，就是觉得只是拍几张图，凑够论文数据就完了。早不是这样了。

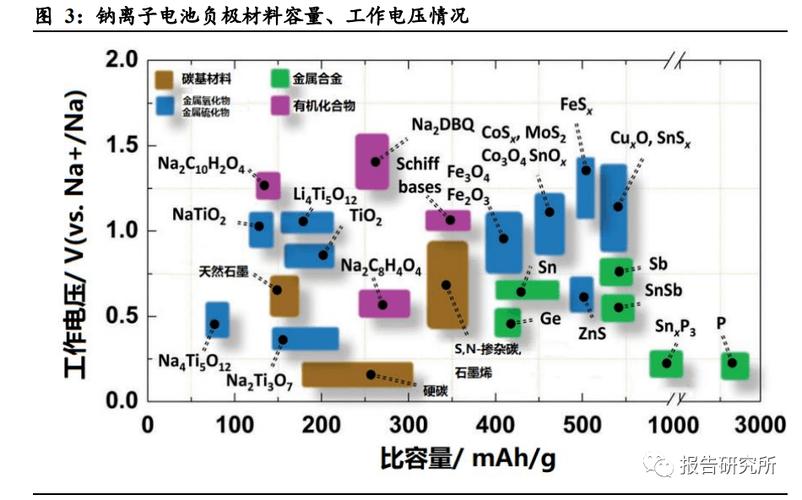

以前的表征都是“死”的，你把样品拿出来，干燥，喷金，放到仪器里测，测的是你做完反应之后的状态。但是材料很多性能，都是在工作的时候才会出问题。举个例子，我们做电池负极，充放电的时候材料会膨胀收缩，就像气球吹放几次就裂了，你拿放完电拆出来干燥好的样品去测，裂纹早就因为干燥收缩合上了，你根本看不到。

现在有了原位表征技术，就是把电池做成微型的，直接放到电镜里面，一边充放电一边拍，你能实时看到材料怎么裂，怎么碎，杂质怎么跑出来。那次之后我们换了原位表征，才看清楚我们的改性层，在膨胀到15%的时候就从负极表面剥离了，根本起不到保护作用。找到了问题，改起来就快了，我们把粘结剂换了一种，一周就把容量提上去了。

太爽了。

不过话说回来，不是所有人都能约到原位表征的机时，贵不说，排队就要排两三个月。很多人觉得，只要仪器够高端，就能出好结果，其实不对。

越贵的表征，结果越靠谱？这是最大的误区

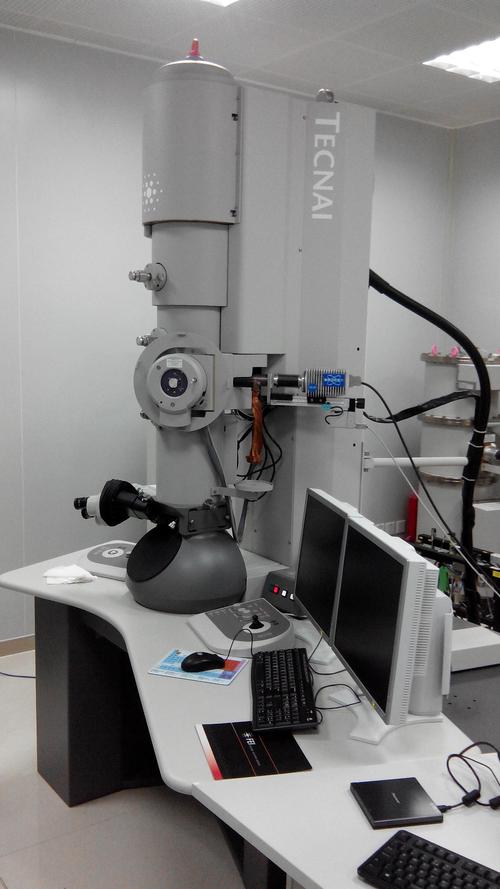

我见过太多课题组，不管做什么样品，上来就要点名做球差校正透射电镜，一小时好几千，结果拿到图就放论文里凑影响因子，根本没读出有用的信息。适合的才是对的，根本没有万能的材料表征技术，对吧？

你要测一块钢里面的夹杂物含量，用金相显微镜加自动统计就够了，非要做扫描电镜打能谱，花了十倍的钱，得到的结果还不如常规方法准。

还有很多人容易踩的坑，样品制备错了，再高端的仪器也白搭。做X射线光电子能谱测表面成分——就是我们常说的XPS，用来测表面元素的价态和含量——你把样品放在空气里放了一天，表面吸附了一堆水汽和污染碳，你测出来的碳含量能到80%，你敢信？做电镜看纳米颗粒，你超声时间太长，把颗粒打碎了，结果出来的粒径比实际小一半，你按着这个结果调合成，能做对才怪。

任何表征都有它的边界。透射电镜只能看纳米级厚度的样品，块体内部的缺陷你根本看不到。BET测比表面积，对微孔材料好用，如果你材料里有大量大孔，测出来的误差能超过30%。还有人拿X射线衍射测无定形材料，出来一条平线，还说我的材料没杂质，这不是闹笑话吗？

谁没交过几千块的表征学费啊。我刚做实验那一年，交的学费都能买一台好点的笔记本了。

现在新材料研发越做越细，从原子级设计到规模化生产，每一步都离不开材料表征技术。它不是论文里用来撑场面的配图，是帮你找问题的眼睛。很多时候你觉得研发卡壳走不下去，不如换个表征方法，说不定一下子就通了。就像那年南京秋天的蚊子包，咬得我心烦意乱，但是问题找到的时候，那种通透感，到现在都记得。
