力学仿真分析：藏在工业研发背后的隐形推手

前阵子去车企找老同学叙旧，刚进办公室就看见他蹲在工作站跟前，眼睛死死盯着屏幕上花花绿绿的云图，连水都忘了喝。我凑过去看，原来是一个不到巴掌大的车门连接支架，他说已经靠力学仿真分析改了三版结构，再过两天就能出图开模。放在十年前，这得开个三五次模才能试对，光这一个小零件就能省出去几十万试错成本。

别拿仿真当“纸上画画”，它是真能省真能打

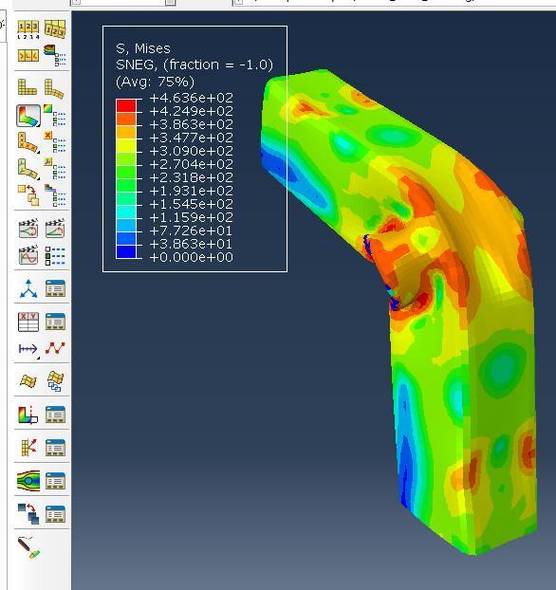

很多中小制造企业的老板，到现在还抱着老观念：我做了几十年产品，靠经验就能搞定，犯得着花这个钱做仿真？ 去年我跟一个工程机械行业的朋友跑项目，就碰到这么一档子事。有家做吊臂的工厂，老板不信仿真，坚持让老工匠按经验定厚度开模，结果第一次测试，吊到额定重量一半就在焊缝处断了，改了再开，第二次又在腹板开孔处裂了，前前后后三次模，花了一百二十多万，耽误了三个月工期，最后实在扛不住，找了个高校团队花八千块做了一周力学仿真分析，改了开孔位置和腹板过渡弧度，一次测试就过了。 工程机械吊臂力学仿真应力云图 说实话，这账怎么算怎么划算。现在民用仿真软件普及度早就上来了，普通的算力也不贵，几千块就能把大部分结构问题摸得清清楚楚。对比开模、做全尺寸实验的成本，零头都不到。 真香。 很多人觉得仿真就是搞学术的花架子，那都是多少年前的老黄历了。现在从手机边框到风电叶片，从桥梁墩柱到火箭壳体，哪一样不用仿真提前算一遍？

现在力学仿真分析的坑，90%的新手都踩过

我接触过不少刚入行的工程师，还有做毕业设计的学生，拿到模型就急着跑，出个云图就觉得大功告成，结果拿到实际里一测，错得离谱。 最常见的坑就是网格划分不合理。你真正关心的受力拐角、焊接位置，网格划得比乒乓球台还粗，误差直接能到百分之二三十，那些不重要的大平面，反倒划得细得要命，结果跑了三天三夜才出结果，白白浪费算力和时间。 还有个更坑的就是边界条件乱设置。之前有个做桥梁设计的实习生，做墩柱仿真的时候直接把墩底设成完全固定约束，结果算出来的最大应力比实际工况小了三分之一，差点给后续施工捅了大篓子。实际情况里墩底是桩基连接，本身就有一定的位移余量，哪能当成完全焊死处理？ 桥梁墩柱力学仿真边界条件设置示意图 不过话说回来，谁刚入行没踩过坑呢？我刚学力学仿真的时候，输材料密度多打了一个零，跑出来结果强度比钢材还高十倍，当时还差点以为自己发现了什么超级材料，反应过来之后脸都红了… 现在很多厂商吹AI能全自动做仿真，我也试过几个产品，常规的标准结构确实能给你弄的像模像样，碰到非标定制的特殊结构，还是得靠有经验的人调参数。机器哪知道你这个零件实际是要常年受冲击还是只受静载？哪知道你当地的基本风压是多少？对吧。

大模型入场，力学仿真分析正在悄悄变天

大模型入场，力学仿真分析正在悄悄变天 这两年最明显的变化，就是大模型开始跟力学仿真结合了。上个月我拿到一个国内厂商的内测资格，体验了一下他们的AI辅助仿真工具，真的惊到我。 你只要把设计图纸导进去，用自然语言说清楚你的工况，比如“这个支架要承受1.5吨的静载，连接端固定，工作温度零下二十度到零上六十度”，它就能自动给你划分网格、设置边界、选材料模型，不到半小时就能出第一版结果。放在原来，光画网格调参数就得花一两天，效率翻了不知道多少倍。 当然，我得说清楚，现在AI还代替不了人，它只是帮你把脏活累活干了，最终的校核、判断，还是得靠人来。出了设计问题，总不能让AI背锅吧。 现在新能源行业火，你知道新能源汽车的电池包，最费时间的是什么？就是碰撞工况的力学仿真。原来要一个工况一个工况跑，还要考虑不同温度下材料性能的变化，一个方案下来就得大半个月。现在AI能批量跑所有工况，一周就能把所有可能的失效位置找出来，优化设计的速度快了好几倍，新车上市都能提前好几个月。 还有风电叶片，那么大一个东西，做一次全尺寸疲劳实验就得几百万，还不一定能模拟不同的风载工况，现在靠力学仿真就能模拟十几年运行里的疲劳损伤，提前把容易开裂的位置改了，成本降了不说，安全性还提高了不少。 谁能想到，几十年前只有顶尖航天部门才能用得起的力学仿真分析，现在已经变成了普通制造企业都能用得起的常规工具。它看不见摸不着，不会印在产品铭牌上，也不会出现在发布会的PPT里，但你每天走的桥、开的车、用的电，背后都有它的功劳。就像我那个车企同学说的，现在做设计，没做过仿真就敢开模，那真是心大。
