芯片设计研发：藏在算力爆发背后的血泪与惊喜
从IP选型到流片，每一步都是拿真金白银豪赌
现在早不是几十年前从头画晶体管的时代了。一款十亿门级的芯片，将近九成的模块都是采购现成IP，说白了就是买别人做好的功能块拼起来，节省时间降低风险，对吧？
但IP这东西，水太深了。供应商给你的测试报告全是最佳工况下的漂亮数据，温度25度电压稳定，啥问题都没有。你把IP嵌进自己的整体设计，一跑全压测试，芯片温度冲到85度，电压波动个10%，功耗直接超了设计指标30%。找供应商？人家只会轻飘飘说一句“我们IP本身没问题，是你整合不好哦”。
钱已经花了，你只能自己啃，改接口改时序，改到头发都掉光。

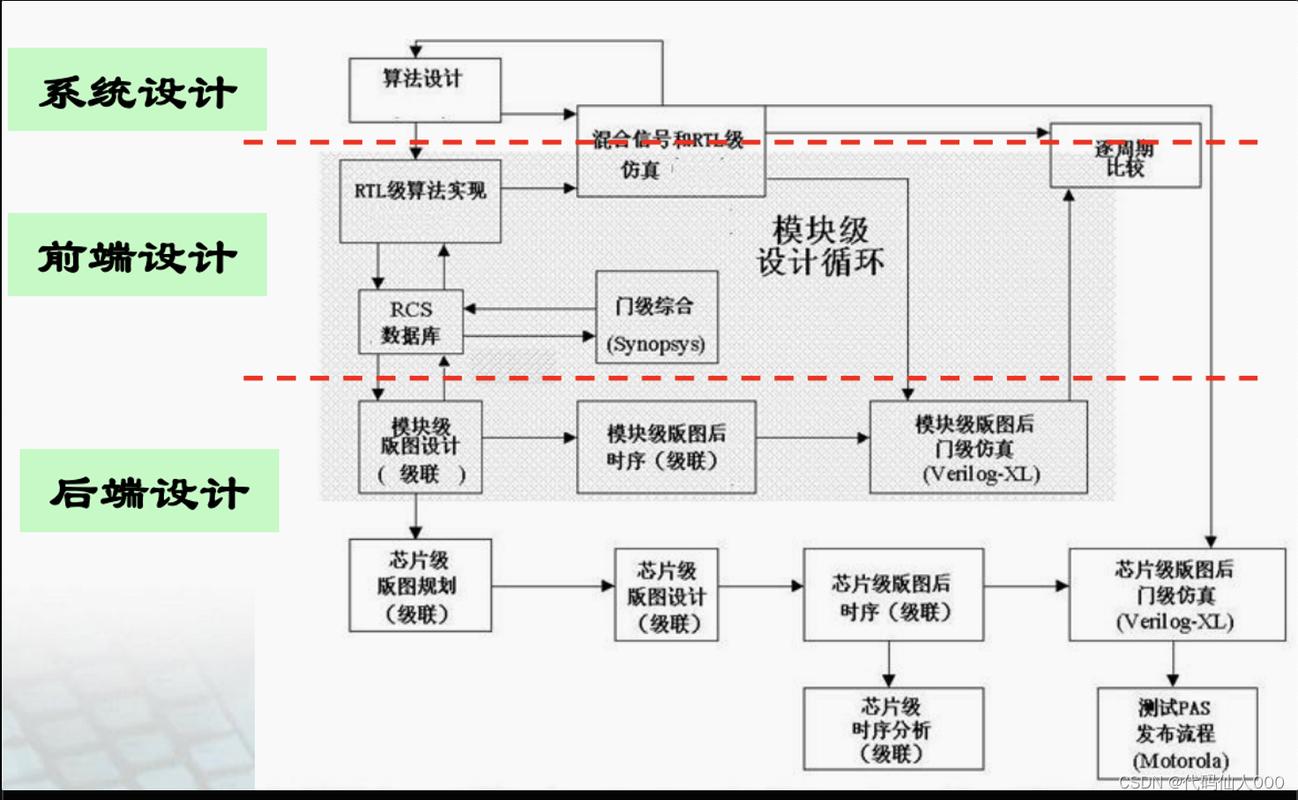

芯片设计研发IP整合验证流程图
比IP选型更吓人的是流片。现在做一块28nm工艺的芯片，流片一次就要大几百万。要是碰7nm、5nm这样的先进工艺，一次流片直接奔着上亿走。
我前几年认识一个做IoT芯片的创业团队，为了赶电商大促的节点，省了两周的验证时间，想着小问题应该没事。结果流片回来，发现某个电源管理模块的逻辑错了，整颗芯片直接废。创始人那三个月头发白了一半，融来的钱烧光，团队直接散了。
这种事，在行业里真不是个例。
EDA工具卡脖子，真不是喊口号
很多圈外人听不懂EDA是什么，说白了就是芯片设计的工业软件，你画电路图、验证、仿真、布局布线，全靠EDA工具。没有EDA，再牛的设计师也做不出芯片。
这么多年，高端EDA市场一直被海外三家巨头垄断，我们想买最新版本的工具，不仅贵，还处处受限。先进工艺的EDA工具，对国内很多公司根本禁售。
说实话，我们自己的国产EDA这十几年进步真的很大，做成熟工艺、做数字前端，完全够用了。但到了7nm以下的先进工艺，物理验证、寄生参数提取这些核心环节，国产工具和巨头的差距至少还有五年。
之前有个做GPU创业的朋友跟我吐槽，他们想流片12nm，全流程用国产EDA，折腾了四个月，最后还是有个模块的提取误差超了阈值，不得不托关系找海外公司借了半年的license才搞定。这种憋屈，没干过这行真体会不到。
芯片设计研发EDA工具布局布线界面实拍
不过话说回来，我去年去中国芯片设计大会，看到国内头部EDA厂商展示的新品，已经能支持7nm全流程设计了，虽然速度慢一点，bug多一点，但至少我们有了，不是吗？从0到1这一步，比什么都重要。
AI改设计，到底是噱头还是真革命？
AI改设计，到底是噱头还是真革命？
最近两年AI炒得火，芯片设计圈也不例外，到处都是“AI设计芯片速度翻十倍”“AI降功耗超20%”的新闻，很多人说这就是资本炒出来的噱头。
我之前也这么想。直到上个月跟某大厂的芯片设计师吃饭，他说他们团队现在做AI加速芯片，已经把AI用在模块布局上了。原来一个资深设计师画一周的布局方案，AI一天就能出五六个合格的初稿，设计师只需要调整不符合良率要求的地方，整体效率直接提了三倍还多。
AI做芯片设计，确实不是全流程替代设计师，它是帮设计师干最脏最累的体力活，把人解放出来做更核心的创新。当然，现在问题也不少，AI出的方案经常会有一些莫名其妙的角落问题，不符合可制造性要求，良率会掉。所以现在还是半AI半人工的模式，离不开资深设计师的打磨。
但趋势已经很明显了。再过五年，说不定刚毕业的初级设计师，那些基础的布局布线工作，真的要被AI替代了。整个行业的人才结构都会变。
现在很多人喊着缺芯片，一窝蜂涌进来做AI芯片，几十家创业公司冒出来，说实话，泡沫肯定有，百分之八十都会死在流片或者商业化的路上。但芯片设计研发这个行当，本来就是一将功成万骨枯，只要有那么几家跑出来，能把进口芯片的份额抢下来，能解决卡脖子的问题，这堆泡沫就没白吹。
前阵子华为Mate60发布的时候，我跟几个老同行在群里聊，刷到拆机视频看到那颗国产芯片，好几个人说凌晨一点了还激动得睡不着。
我们被卡了这么多年，被笑话“造不如买买不如租”这么多年，终于有人把这块硬骨头啃下来了。
芯片设计研发这条路，从来都不是一帆风顺的，到处都是坑，到处都是拦路虎，但是只要我们一步一步踩，总能走到终点的。对吧？
