创新设计方法：在拓扑优化的“骨骼”面前，我的CAD手艺彻底翻车了

说实话，我干这一行快十年了，最烦的就是那种“先画个方案再开会讨论到吐”的设计流程。你问为什么？因为最后拍板的，永远是那个最不创新的方案。但前阵子，我在一台汽车下摆臂的样件面前，彻底愣住了。那造型不像人画的，像一块被骨骼系统进化磨了五千万年的骨头，中空、带肋、表面布满不规则孔洞。

今天想聊的，就是这种让我头皮发麻的创新设计方法：拓扑优化，还有它的表亲生成式设计。

先说个让我目瞪口呆的下摆臂

那是一个铝合金的汽车悬架控制臂，重量比老设计轻了差不多三成，刚度却反涨了一大截。搁十年前，没人敢把这东西送进试制车间，因为你会被老工程师拍着桌子问：这玩意儿到底怎么“画”出来的？

答案是：算出来的，不是画出来的。

我那会儿刚接触，觉得这玩意儿离自己很远，就是实验室里的科幻玩具。但今年不行了。你翻翻汽车行业新闻，新型新能源车型的副车架、转向节、座椅骨架，全在往这个方向跑。而且玩得最疯的，反而是那些造飞行器的。

创新设计方法里，最争气的那条路：拓扑优化

传统设计怎么搞？先按经验定一个大概的骨架，然后画三维模型，丢进有限元软件里算应力、算模态。哪个地方应力大就加厚，哪个地方变形大就加筋，改完再算，算完再改。这套流程有个致命的死穴：所有优化都建立在初始模型之上。你的初始模型要是个平庸的方盒子，那你最后的优化成果，顶多就是个满身补丁的方盒子。没出路。

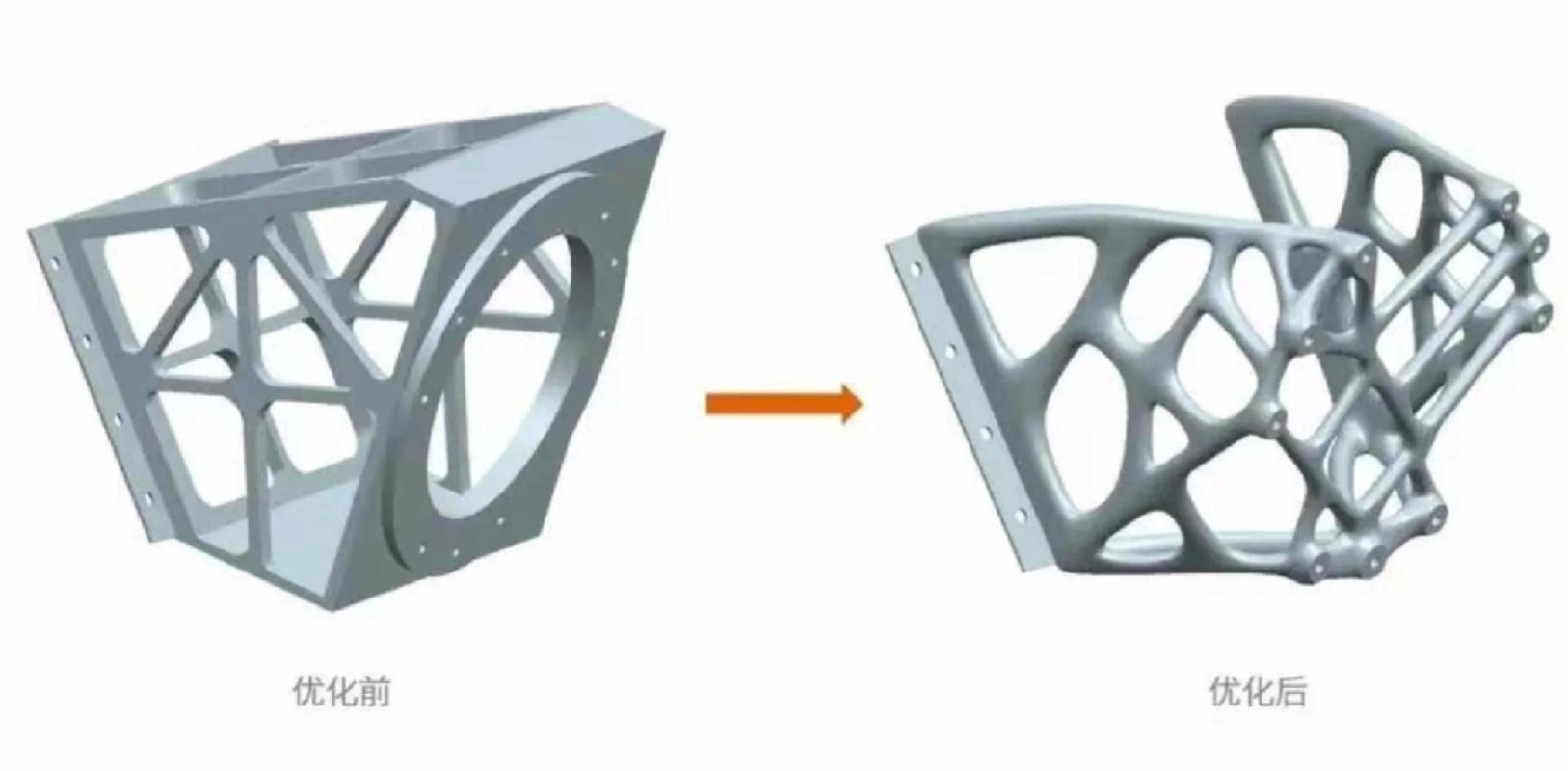

拓扑优化完全不同。你不画零件，只给一块待“雕刻”的初始设计空间。受力点在哪、约束在哪、目标减重多少、应力上限多少，你给条件就行，剩下的交给算法。它会沿着力的传导路径，一点一点把不干活的材料抠掉。

听着很朴素？呵，当它同时处理四五十种疲劳工况，再把铸造拔模、刀具可达性这些制造约束一并丢进去的时候，算出来的结构往往让你怀疑自己的职业意义。那天我看着屏幕上那个像蕨类叶子又像珊瑚的下摆臂方案，就冒出四个字：卧槽，离谱。

生成式设计：让一万个方案在电脑里打架

如果说拓扑优化还在“既定的空间里挖材料”，那生成式设计就是真正的放飞自我。它连拓扑结构一起变，支架可以做成分叉的、网状的、甚至像毛细血管那样盘根错节的。你只需要限定材料、限定工艺、限定性能指标，它就能噼里啪啦生成出几百上千个候选方案。

有一回我去供应商那边看他们给某个飞行器做座椅支架，好家伙，屏幕上那些模型长得跟外星生物标本似的，一个比一个怪。最气人的是，其中有七八个方案的仿真性能，比你团队画了一周的那版还要优秀。

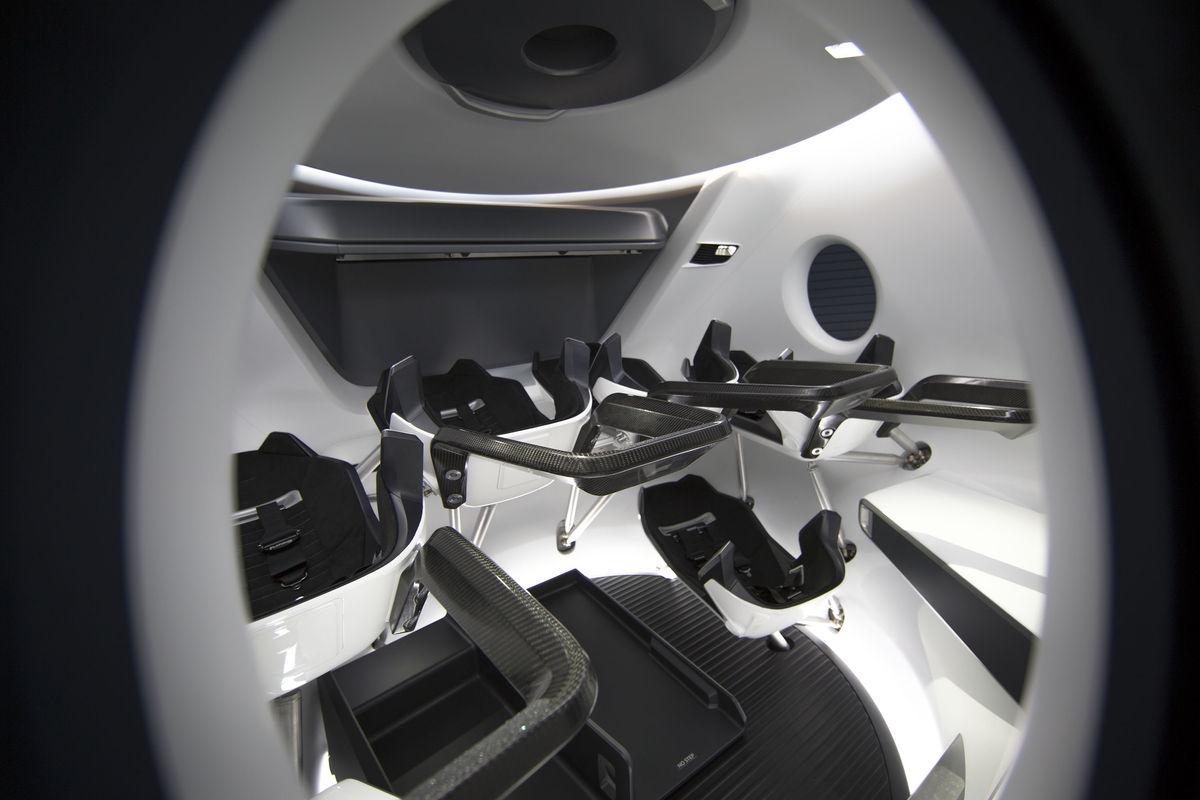

SpaceX的龙飞船就是典型，座椅支架用生成式设计出来，再拿钛合金3D打印。形状复杂到传统加工模具只能沉默，上面是一团互相缠绕的骨骼脉络。你看到了就知道，创新设计方法从来不是单点突破，它是结构优化跟增材制造手拉手向前冲的产物。

现在这波风潮已经吹到消费电子、医疗器械、建筑结构。有些软件厂商甚至把云端优化按小时出租，价格便宜到小工作室也能玩上一把。

但是，别急着兴奋。

图纸上的老本行还剩下多少？

新东西永远伴随着新痛点。第一，算法只认受力路径，不认审美。造型部门看到那种骨骼一样的崎岖表面，眼泪当场就掉下来了。为了把造型修成能上展厅的样子，你得做后处理拟合，有时候拟合回去之后轻量化又白做了。第二，制造约束特别难调。普通的五轴铣削，你得给刀具留够进刀空间，切削方向变了成本就变。约束条件没设好，算法给你的精致“艺术品”，车间主任看到就能顺着网线来找你。

所以设计师真的会被淘汰吗？有段时间我也焦虑。

后来我发现，工作重心反而往前提了：你需要更精准地定义目标、识别约束、协调多学科的冲突。说白了，画图的手艺退居二线，想清楚“到底要什么”成为核心竞争力。你不再是CAD操作员，而是手持约束条件、负责给算法出命题的人。

不过话说回来，机器也有卡壳的时候。有时候你明明所有条件都给了，算法就是不收敛，你以为它在思考人生，其实它只是在死机边缘反复横跳。这时候，老工程师那一本泛黄的笔记本，才是真正的降维打击。

所以你看，创新设计方法从来不会帮你偷懒，它只是让你换一种方式焦虑。

我一直觉得，这一轮算法对设计行业的冲击，最有意思的不是效率提升，也不是成本降低，而是它逼着所有人重新确认了一件事：设计最原始的那股劲，从来都不是“会画”，而是“敢想”。

行了，就说这些。下回要是你也看到那些像骨头、像珊瑚的结构件，不用慌，先拍个照再说。这感觉，真比开会改方案上头多了。
