改一个倒角，半棵历史树塌了：工业设计软件的硬约束

2026-10-29 03:23:10小研科研成果库7

把那个 2mm 的倒角改成 2.5mm，按下重建。模型没崩。它只是红了一半。

十几个下游特征排着队报错，设计树像秋天一样往下掉叶子。新手会以为是软件有 bug，用久了的人知道不是——这是工业设计软件的结构性代价，是它为了让你“可修改”而预先收下的定金。

聊这个话题很容易滑向功能清单：谁的曲面强，谁的钣金顺，谁的装配能吃几十万个零件。但功能表是这个行业最不值钱的东西。真正决定一款工业设计软件能不能用在产线上的，是几处几乎不出现在宣传页里的硬约束。

一、内核不是算法问题，是长尾问题

边界表示（B-rep）把实体存成一组面、边、顶点以及它们之间的拓扑连接关系。听起来干净。麻烦全在运算上：两个面做布尔并、交、差，要解曲面求交，要生成交线，要裁剪、缝合、判断内外。数学书上这些都有闭式解，工程里没有。

因为真实零件上的面几乎从不“正好”相交。两个圆柱面接近相切，交线退化成极短的一段；缝合之后出现宽度远小于公差的窄条面；容差取 1e-6 还是 1e-5，会一路传导到后面的网格划分、壁厚检查和加工刀路。这不是“算不出来”，是“算得出来但不敢保证稳定”。

所以主流商业几何内核里沉淀的东西，与其说是先进算法，不如说是三十多年攒下来的特例补丁库。论文层面自研一个能跑通的内核，半年够；做到在几千个真实模型上不崩，是以十年计的工程投入。这件事的残酷之处在于：它没有捷径，只有工时。

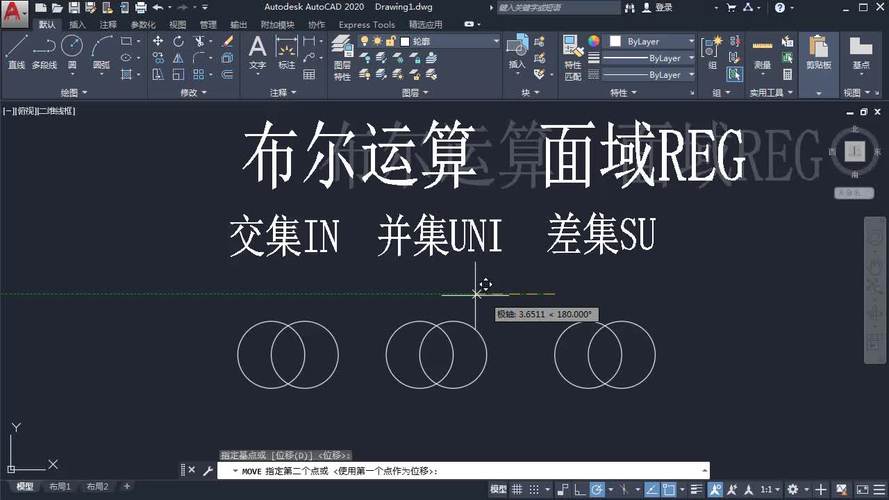

三维CAD几何内核曲面求交布尔运算拓扑结构图

这也解释了为什么很多标榜“全新内核”的产品，在演示里丝滑，在用户手里一地鸡毛。演示模型是造的，用户的模型是长出来的。

参数化建模的本质，是把设计意图编码成一个有序的特征操作序列，修改时按序重放。这套机制的收益非常实在：同一族零件、大量尺寸变体、需要反复迭代的系列化产品，改一个驱动尺寸就能生成一整套模型，效率差着量级。

但重放要解决一个根本问题：软件怎么确认“我上次选的那条边，就是你这次的同一条边”？这就是拓扑命名问题。拓扑一变，旧的标识失效或者错配，特征引用指向了错误的几何，于是你看到的是一堆莫名其妙的重建失败。

说实话，二十多年了，这个问题没有被彻底解决，只是被各种启发式规则压到了一个可忍受的概率水平。用户感受到的是“偶尔抽风”，背后是几何标识在拓扑变化下的天然不确定性。

不过话说回来，参数化也不总是对的。零件规模小、特征少、以形状探索为主的场景，比如手板件、夹具、单件工装，直接建模反而更省时间——推拉面、局部替换，改完就走，不用背着一棵历史树跑。这个边界常被宣传抹掉，好像参数化是唯一正确的姿势。工具的价值取决于零件族的特征，而不是工具本身的先进程度。

协同编辑文本时，冲突的粒度是字符，操作之间大致可交换，OT 或者 CRDT 能把它捋顺。协同编辑几何完全是另一回事。冲突的粒度是特征和配合约束，顺序敏感，不可交换。两个工程师在同一个装配体里同时调整配合关系，合并出来的结果可能物理上根本不成立——干涉、过约束、装配关系自相矛盾。

所以现阶段大部分“云 CAD”，实际退化成了文件层面的共享、版本管理和轻量查看。真正的并发建模被限制在很窄的范围内，这不是厂商不想做，是语义合并这一关没过。

还有一笔常被忽略的账：渲染可以流化，求解不行。参数重建、干涉检查、大规模网格划分都是重计算。放服务端吃时延，放端上吃客户端算力，取舍点取决于模型复杂度。一个零件在浏览器里跑得挺欢，一整个整车级装配丢进去，体验会教你做人。

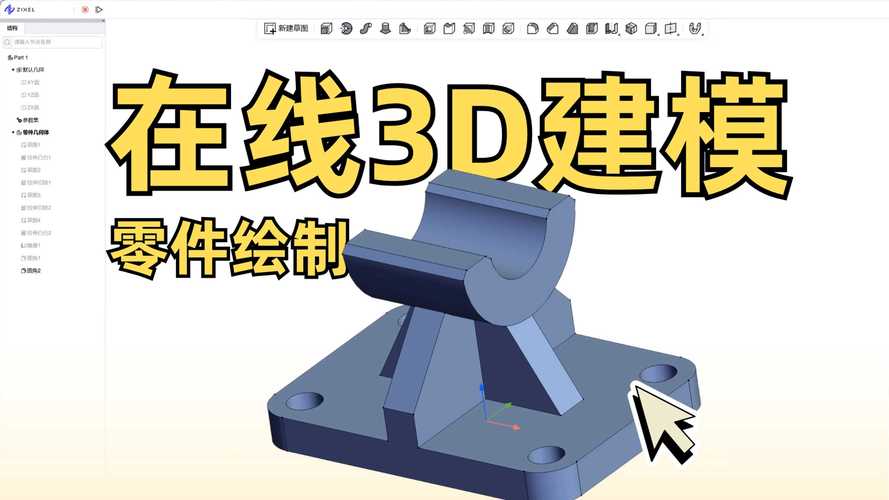

云原生三维CAD多人实时协同建模界面截图

顺带提一句风险。模型库、模板、脚本、二次开发插件，这些东西是多年攒下来的隐性资产，迁移成本极高。数据放在谁家、格式能不能无损导出、十年后还能不能打开——这些问题在做选型的时候没人问，出事的时候全是问题。锁定不发生在签合同那天，发生在你导出失败那天。

拓扑优化给出的那些有机形状，好看，也确实能减重。但它的输出只是起点。可制造性、公差分配、装配基准、表面处理，全得人再补一遍。更麻烦的是代理模型：用神经网络拟合仿真结果，在训练分布内插值很准，一旦边界条件外推就崩。而工程问题的价值，恰恰集中在参数变化的那些边界上。

所以这类工具目前比较靠谱的位置，是早期概念阶段的方案筛选和探索，帮你快速排除掉明显不行的方向。让它替代详细设计验证？先问问适航或者质量体系答不答应。凡是涉及安全裕度的判断，最终还得回到显式求解和物理试验。

写到这里，其实想说的就一句：工业设计软件的进步，不太发生在新功能发布会上。它发生在那些被悄悄修复的退化情况里，在某个客户第三次提交的崩溃模型里，在容差判断多加的那个分支里。这些事情不性感，也不适合做 PPT。

但它们是真的。
