半导体技术突破：GAA、High-NA EUV和先进封装，到底哪步最狠

2nm，真不是数字游戏

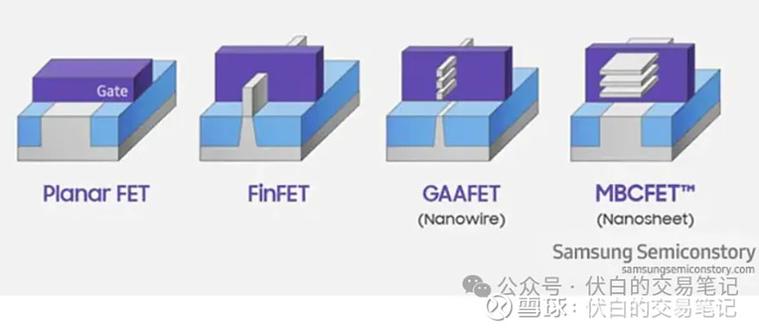

2nm，真不是数字游戏。你把它当成营销词也行，但晶体管结构确实换了。台积电2nm上纳米片全环绕栅极，三星3nm先走GAA，英特尔18A/14A也在往这靠。别急着吹“又赢了”，先看截面。

我第一次看那张图，愣了几秒——栅极像一条带子，把沟道从四面包起来。以前FinFET是三面控制，现在四面。别小看这一面，短沟道效应压得住，阈值电压更稳，漏电也更好看。说实话，GAA不是简单缩放，它是在器件物理层面换打法。

但问题来了。纳米片宽度可调，设计灵活，工艺窗口却更窄。刻蚀、内 spacer、源漏外延，哪一步抖一下都难受。科研圈这两年发的论文，很多在抠“SiGe牺牲层刻蚀选择比”这种细节。听着枯燥？对，良率就藏在这些枯燥里。我倒是觉得，2nm的胜负手不在PPT，而在每片晶圆的参数分布。

High-NA EUV：贵，但真能改节奏

光刻这边更刺激。ASML的High-NA EUV，NA从0.33拉到0.55。什么意思？简单说，分辨率更高，单次曝光能画更细的线。13.5nm波长没变，变的是光学系统。镜片更大，机台更重，价格嘛……你懂的。吐槽一句，这玩意儿不是买回来就能用，厂房、洁净度、掩膜、光刻胶全得跟着换。

英特尔在这块下手很早，EXE:5000系列进厂调试的消息一出，行业群里就热闹了。台积电偏谨慎，先看成本。三星想抢节奏。对吧，路线选择从来不是纯技术，是账本。High-NA能减少多重曝光次数，理论上降步骤、提良率，但掩膜3D效应、随机缺陷、光刻胶吸收这些坑还在。科研上，金属氧化物光刻胶、干法成膜、剂量优化，都是热题。别以为EUV到顶了，还早。

我懊恼的是，很多人把光刻突破讲成“一台机器拯救一切”。真不是。刻蚀、沉积、量测，任何一环拖后腿，EUV也白搭。半导体技术突破从来是系统战，不是单点神话。这句话我强烈建议你记住。

背面供电和先进封装：性能不只在晶体管里

晶体管挤到2nm，供电和互连开始抢戏。英特尔PowerVia、台积电SPR，把电源网挪到晶圆背面。好处直白：正面布线松一点，电压降小一点，频率还能抬。听起来像装修时把水管改到墙后，空间立刻顺了。可工艺难度也上来了——晶圆减薄、TSV、背面金属化、热管理，一个都躲不掉。

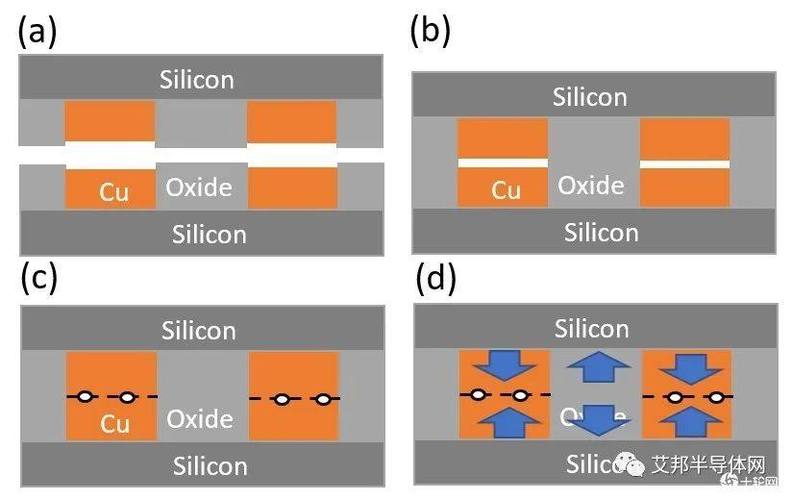

封装更热闹。Chiplet、CoWoS、SoIC、UCIe，名字一堆。别被缩写吓到，核心就一句：把大芯片拆小，再靠高密度互连拼回去。混合键合把铜-铜间距压到微米级，带宽往上冲，功耗往下走。AI芯片最吃这套。说实话，未来几年你看算力提升，别只盯制程，封装可能是更快的杠杆。

不过话说回来，Chiplet不是万能药。良率测试、Known Good Die、热膨胀匹配、信号完整性，全是工程活。科研端在推玻璃基板、光互连、硅光共封装，方向很诱人，量产还得熬。别急着喊革命，先把可靠性数据拿出来。

材料和新结构：下一波藏在实验室里

再往远看，二维材料、CFET、铁电晶体管、SiC/GaN，都在排队。CFET把NMOS和PMOS叠起来，面积继续压。二维材料比如MoS2，迁移率和厚度有想象空间，但晶圆级均匀性、接触电阻，还是硬骨头。SiC和GaN在功率器件上已经真金白银，电动车、光伏、快充都在用。科研论文里“突破”很多，能进产线的少。这个落差，得认。

如果你只记一件事，记这个：半导体技术突破不是单点爆发，是器件、光刻、封装、材料四条线一起往前拱。有的线快，有的线慢。别被一个数字带节奏。2nm也好，High-NA也好，背面供电也好，最后都要落到良率、成本和可靠性。讲真，这三样才是行业的硬通货。

行了，先聊到这。下次看到“某实验室又破纪录”的新闻，别光激动，翻翻它的测试条件、面积、良率。你会有不一样的感觉。
