时间敏感网络不是工业WiFi：我在南京江宁车间蹲3周攒的实锤

上个月在江宁那家做工业机器人的厂待了整三周，脚边堆的矿泉水瓶都攒了半纸箱。

说个离谱的事。

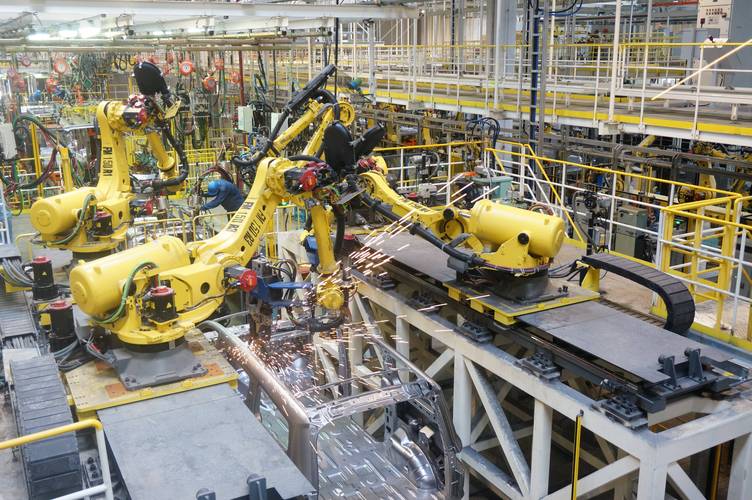

他们去年花几十万装的普通工业以太网，跑三台协同焊接的机械臂，每次同步动作的延迟波动能到150毫秒。上次调试的时候，东边那台机械臂慢了半拍，直接把待焊的8mm厚钢板怼歪了，连带着焊枪头都磕坏了，算下来光废件加维修就花了小两万。车间主任当时拉着我蹲在机床旁边抽烟，说之前找了好几拨人来看，都说是交换机性能不够，换了最贵的核心交换机还是没用。

我蹲在机柜后面抓了一下午包才发现，根本不是交换机的问题——普通以太网天生就是“先到先得”的排队逻辑，根本不管你这个数据包是要控制机械臂动作的关键信号，还是只是车间监控传的一段视频，挤到前面谁先过算谁的。要解决这个问题，就得换时间敏感网络（TSN）。

别拿TSN当升级包，它是给网络装了个“闹钟调度员”

很多人对TSN的理解还停留在“更快的工业网络”，真的太浅了。普通以太网是什么？就是早晚高峰没有交警的绕城高速，不管你是赶着去送急救病人的救护车，还是慢悠悠兜风的私家车，谁挤上去谁走，堵起来谁也别想快。

TSN的本质，是给整个高速路装了一套全时段的调度系统——每辆车什么时间上高速、走哪个车道、几点必须通过哪个匝道，全给你排得明明白白。救护车走专属的快速通道，哪怕后面私家车排成长龙，也绝对不会挡着急救车辆的路。而且这套系统算时间的时候，连每段路的信号传输延迟、每个交换机的转发延迟都算进去，精确到纳秒级，保证关键信号的传输时间差不会超过你预设的阈值。

我当时给车间主任解释这个原理的时候，他一开始还半信半疑，直到我们把第一台支持TSN的交换机接上去，跑了第一次同步测试——三台机械臂的动作延迟从之前的150毫秒波动，直接降到了20微秒以内，他当时眼睛都亮了，说之前调了大半年都没达到的精度，接了新设备半小时就搞定了。

不过话说回来，别以为TSN是插个交换机就能用的魔法。我第一次调试的时候，之前的施工队图省事，用的普通非屏蔽超六类线，车间旁边就是高压配电柜，干扰直接把数据包的时间戳给弄歪了，测出来的同步精度忽上忽下，跟坐过山车似的。当时我蹲在机柜后面捋线捋了俩小时，满手都是灰，真想把之前留的施工记录直接扔垃圾桶。

真不是所有场景都要上TSN，别被供应商忽悠

现在市面上的销售，一进工厂就拍胸脯说你们全厂区的网络都得换TSN，不然迟早出生产事故。听着就离谱。

我接触过最夸张的案例，南京江北的一家食品加工厂，听了销售的话把整个厂区的网络全换成TSN交换机，光设备就花了一百多万，最后跟他们的技术主管聊才知道，整个厂区只有灌装线上的那几个称重传感器需要毫秒级的同步精度，剩下的什么视频监控、门禁系统、办公OA，这些数据晚个三五秒根本没人在乎，犯得着花那几倍的成本上TSN吗？对吧？

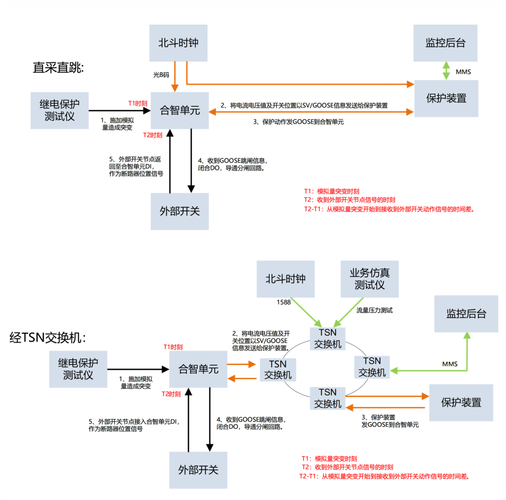

说白了，TSN的价值，只在那些对时间偏差零容忍的场景里才会体现出来。比如多台机械臂协同做高精度焊接、半导体车间里的晶圆传送臂同步定位、智能电网里的继电保护信号传输，甚至现在南京几个自动驾驶测试场里，给测试车传实时位置和制动信号的路边网络，用的都是TSN。毕竟差个几毫秒，就可能在测试场里出剐蹭。

上次跟测试场的工程师聊天，他说之前用普通5G传信号，雨天的时候延迟波动能到200毫秒，吓得他们每次雨天测试都要在车前面站个拿红旗的安全员，换了TSN之后，延迟波动稳定在10微秒以内，安全员都能回值班室吹空调了。

我踩过的三个TSN落地大坑，没人会提前跟你说

干了这么多年工业网络调试，TSN看着简单，真落地的时候坑能把人埋了。

第一个坑，不同厂商的TSN设备不一定能互通。上次我们在江宁那个厂，买了A厂的核心交换机，又图便宜买了B厂的接入交换机，俩设备的时间同步配置根本对不上，跑起来的同步精度能差出几百微秒。当时花了整整两天抓包，最后找了两边的原厂工程师凑在一个会议室里，对着配置表调了一下午才搞定。

第二个坑，时间同步精度是靠布线测出来的，不是靠设备堆出来的。很多人觉得我买最贵的TSN交换机，精度肯定差不了，根本不是。如果你布线的时候，每根网线的长度差个十几米，信号传输的时间差就差了几十纳秒。别觉得纳秒不重要——多台每秒运动几米的高速机械臂，差100纳秒，动作就可能碰在一起。我在江宁那个厂第一次布线的时候，为了走线管方便，把好几根线剪得长短不一，最后测试的时候同步精度怎么都上不去，后来重新按等长要求布了线，精度直接从200微秒跳到了15微秒，当时我盯着测试屏幕的数值，差点叫出声。

第三个坑，TSN不是装完就一劳永逸的。车间里的设备改了位置，加了新的传感器，你就得重新算流量调度时序表，不然新插进来的流量就可能占了关键数据的通道。上次那个厂加了个新的视觉检测相机，没重新算调度表，结果把焊接机器人的控制信号给挤了半秒，直接把焊枪怼到了工装夹具上，修夹具花了三万多，老板当时脸都绿了。

之前跟几个行业里的朋友聊，很多人现在把TSN吹得神乎其神，好像装上之后工厂就能直接变黑灯工厂。真不是。

它本质上就是给网络里的每一个数据包装了个精准的导航和时刻表，让那些对时间要求苛刻的关键数据，不会被乱七八糟的冗余流量堵在路上，也不会因为网络的延迟波动导致整个系统出错。

没有那么玄乎。

上周我回江宁那个厂做回访，三个协同焊接的机械臂跑起来顺得很，焊出来的焊缝整整齐齐，老板给我塞了两盒他们厂做的定制金属纪念章。

挺好。

技术这东西，从来不是越贵越好，适合自己的场景，能解决真问题，才是有用的。
