近存计算：打破内存墙的务实选择，而非行业终局

上周帮实验室里的博士生调大模型推理的性能，跑了整整3天，发现GPU的算力利用率连15%都不到。他盯着监控屏骂了半小时。计算单元闲得能长出草来，数据还在显存和内存之间来回跑，真正花在计算上的时间，连总耗时的两成都不到。

被忽略的性能损耗：不是算不动，是喂不饱

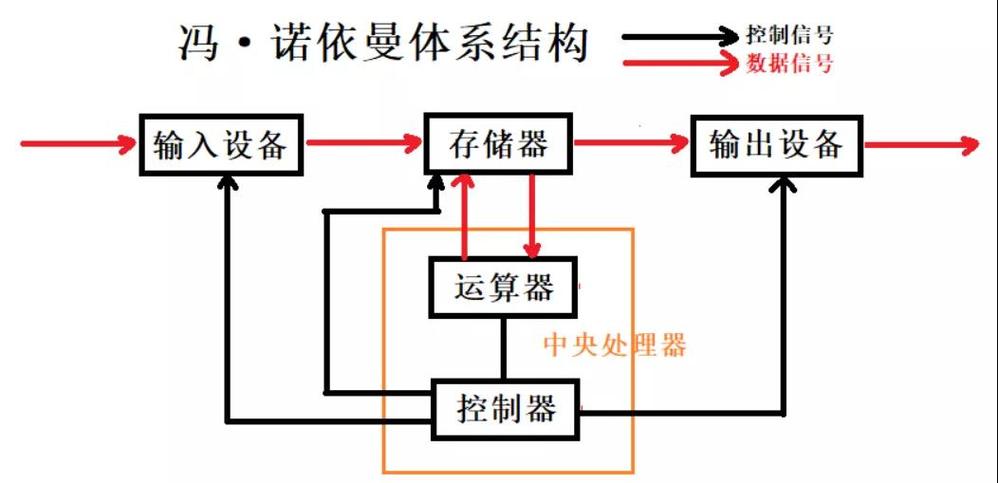

传统冯诺依曼架构跑了快80年，核心逻辑从来没变过：计算单元和存储单元物理分离，所有要处理的数据，都要从存储端搬到计算端，算完的结果再搬回存储端。在数据密集型负载下，数据搬运带来的能耗占总系统能耗的60%以上，延迟占比超过70%。

举个最常见的例子，跑70B参数的大模型做推理，每次前向传播，要把所有权重从HBM显存搬到GPU计算核心旁边的高速SRAM里，整个过程计算单元的占用率从来没超过20%，大部分时间都在等数据通路的带宽跑满。过去十年，行业解决这个问题的思路很简单：把内存的带宽做的更高。从DDR4到DDR5，从HBM2到HBM3，带宽翻了好几倍，但GPU的计算峰值同期涨了15倍，两者的差距反而越拉越大，这就是卡了整个行业几十年的内存墙。

把计算单元搬到离存储最近的地方

近存计算的核心逻辑根本不复杂。就是打破计算和存储的物理距离，把计算单元直接集成在存储芯片旁边，或者和存储芯片做在同一个封装里，让数据不用跑那么远就能被处理到。这根本不是什么新发明，上世纪90年代的学术期刊上就有相关的研究论文，之前一直没落地，核心原因是工艺不兼容——逻辑电路和存储电路的制造流程差得太远，硬把两者做在同一块晶圆上，良率低到根本没法商用。

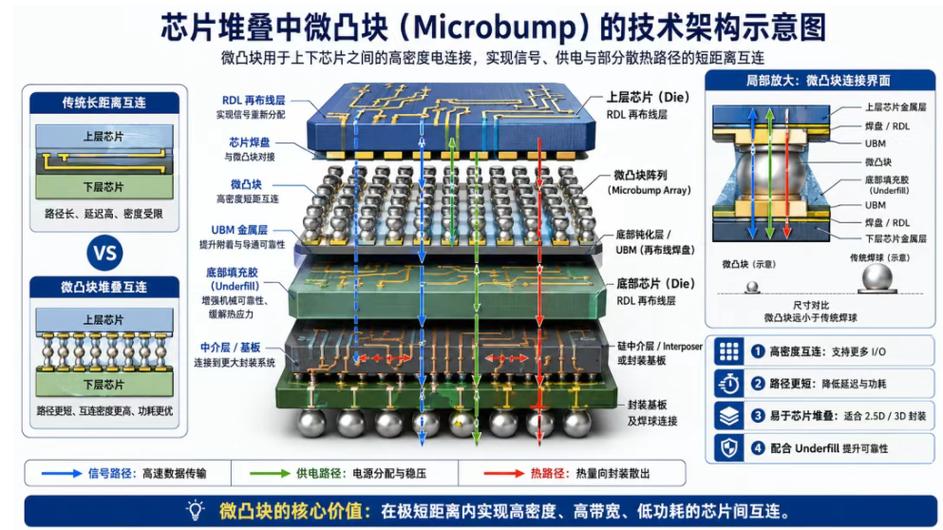

直到最近几年3D堆叠工艺成熟，这条路才真正走得通。现在主流商用近存计算芯片的实现路径，是把专门设计的计算die和多层存储die通过垂直硅通孔互连，堆叠在同一封装内部。这种结构下，计算单元和存储单元之间的互连带宽比传统板级互连高一个数量级，延迟能降低70%以上，长距离数据搬运的能耗能省80%。

但这从来不是什么万能解药。这种架构的优势只在特定场景下才能发挥：比如大模型推理、向量数据库的相似度检索、基因组序列比对这类负载，核心特点是计算逻辑简单，但是需要读取海量的静态数据，这时候减少数据搬运的收益最大。但要是跑需要高精度浮点计算的数值仿真，或者带复杂分支跳转的操作系统内核，它的优势就会完全消失——为了在存储旁边集成足够多的计算单元，一般会把计算单元做的结构更简单，牺牲一部分计算精度和灵活性，这时候性能反而不如传统的分离式架构。

落地绕不开的三道现实坎

现在行业里对这类架构的宣传有点过了，好像只要用上这个技术，大模型的推理成本就能降90%，AI应用的落地门槛就能直接打对折。真到实际落地的时候，全是绕不开的坑。

第一个坑是软件栈的适配成本。现在所有的通用计算框架、编译器、操作系统，都是为计算和存储分离的架构设计的。这种架构下，计算单元是和固定的存储块绑定的，程序员要手动把数据放到对应计算单元旁边的存储区域，不然跨块搬运数据的损耗又会回来，之前吹的性能提升直接打对折。之前接触过一个做这类芯片的初创团队，硬件研发花了16个月，结果软件栈适配花了27个月，光改编译器的内存寻址逻辑就花了8个月。

第二个坑是良率和成本的平衡。3D堆叠的结构里，只要其中一层die有缺陷，整个芯片就会报废，叠的层数越多，良率越低。现在叠8层存储die的这类芯片，良率大概只有同工艺单片逻辑芯片的60%，成本是传统同算力GPU的1.6倍。要是想叠16层把存储容量做上去，良率可能掉到30%，根本没法大规模出货。

第三个坑是散热的问题。3D堆叠的结构是把好几层die压在一起，热量很难从封装内部散出去。之前有团队做过测试，满负载运行的这类芯片，核心温度能到92度，必须配专门的单面液冷才能稳定运行，这对数据中心来说又是额外的建设和运维成本，算下来整体的TCO根本没有大家想的那么低。

经常有人问，这种思路是不是过渡技术？等未来存内计算成熟了，是不是就会被完全替代。其实根本不是。存内计算是把计算电路直接做在存储单元的内部，带宽更高，能耗更低，但存内计算的灵活性极差，现在能实现的计算操作非常有限，根本没法跑复杂的控制逻辑，未来很长一段时间都只能作为这类架构的补充，在特定的简单计算场景里发挥作用，不可能完全替代近存计算。

上个月去南京参加集成电路产业的闭门会，碰到一个在存储行业做了22年的老工程师。他说过去几十年大家都在卷计算单元的频率、核心数，好像把计算能力做的越高，系统性能就越好，结果绕了一大圈，发现最朴素的道理反而最有效——数据不用跑远，系统自然就快了。

近存计算从来不是什么颠覆性的黑科技。它只是把之前被浪费在长距离数据搬运上的时间和功耗，一点点捡回来而已。没有万能的架构。适合的场景，才是最好的选择。
