测试验证技术：为什么说它是前沿科技落地的隐形守门员？
别拿测试不当核心，它从来不是研发的收尾活
很长一段时间里，不管是互联网公司还是科研院所，都把测试验证放在开发流程的最末尾，定位就是“找bug的边角料”。招人先砍测试编制，砍预算先砍测试预算，好像只要核心设计做出来，测试随便弄弄就能上线。
说实话，这几年吃这个亏的还少吗？
前两年某新势力造车，不就是自动驾驶路测偷工减料，把大部分测试都放在模拟环境里，少测了几十万公里的极端城郊场景，结果上线之后连环出事故，最后召回几十万辆，亏了几十个亿，品牌口碑直接掉了好几个档次对吧？
放到现在最火的先进半导体领域，这个问题更突出。现在做Chiplet先进封装，整个产业链70%的成本都砸在测试验证环节，你信吗？Chiplet是把不同功能的小芯片拼在一起，每一块小芯片都要单独测，拼完之后还要测互连延迟、功耗、兼容性，任何一块出问题，整个封装就废了，良率全看测试够不够细。
先进封装Chiplet测试验证工厂工位实拍
现在的测试验证技术早就不是拿个万用表测电流、找几个实习生点APP的年代了。大模型出来之后，光测试模型的幻觉率、安全性、不同场景的适配性，就要跑几十万轮差异化测试，还要分不同地区、不同年龄群体的使用偏好，你不搭专门的测试验证集群，根本跑不完。我见过至少三个创业团队，搞大模型把钱全拿去训模型了，测试环节就找两个实习生点了半个月，结果上线之后错漏百出，融资没跟上直接解散，太可惜了。
当下测试验证技术的三个突破，每一个都戳中行业痛点
这五年测试验证技术的进步，其实比很多人感知到的快得多，有三个方向的突破真的解决了行业的老问题。
第一个就是数字孪生测试，这个东西真的把测试的效率和成本拉到了新量级。以前测新能源汽车的动力电池，要跑几百万公里路试，还要放在高温箱、低温箱里循环烤冻，没个三五年出不了结果，成本耗得起的没几家。现在用数字孪生建一个和真实电池参数完全一致的虚拟模型，所有极端场景都能在虚拟空间并行跑，速度快了几十倍，成本降了九成还多，很多中小企业也能玩得起高端电池研发了。
第二个就是AI辅助自动测试用例生成。以前做复杂软件或者芯片测试，测试工程师写用例要写大半年，还永远会漏过人想不到的边界场景。比如你做一个支付软件，你能想到用户会在信号跳变的瞬间连点十次付款吗？大部分人想不到，可这种场景真的会出问题。现在AI能直接根据需求文档，自动生成几百万种不同的边界场景，把你能想到想不到的情况全测一遍。去年阿里测他们的通义千问，AI生成的测试用例找到的bug，比人工测试多三倍，这个效率提升真的吓人。
第三个就是半导体领域的原位测试技术。以前芯片做出来，要想测内部的晶体管缺陷，得把芯片切开，切完就废了，只能抽样测，总有漏网之鱼流出去，最后导致整台设备出问题。现在的原位测试技术，能直接在封装好的芯片里，扫描每一个晶体管的工作状态，不用破坏芯片，就能做到全测，良率一下就提了好几个百分点，这对先进制程芯片来说，一个点的良率提升就是几个亿的利润。

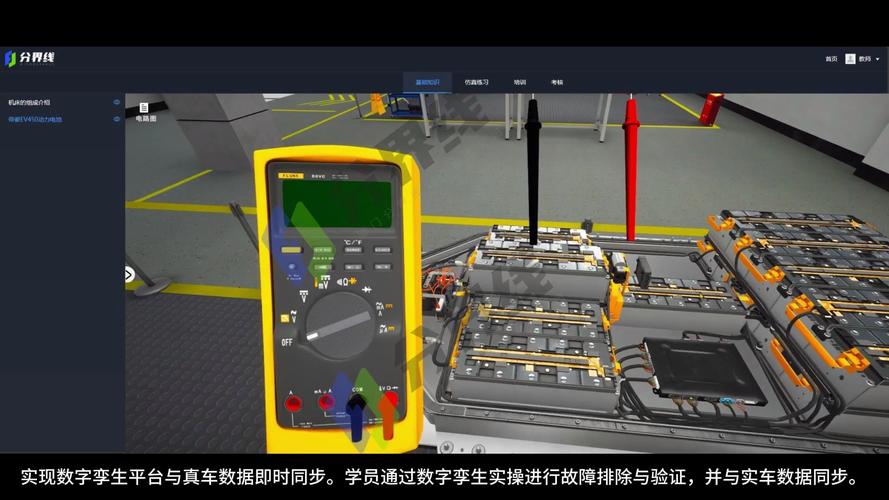

数字孪生汽车动力电池测试验证系统界面
不过话说回来，这些新技术现在也还有坑。数字孪生测试的模型精度不够，很多时候测出来的结果和真实实体测试还是有偏差，不少企业不敢全信，测完虚拟还要再测一遍实体，等于多花了一遍钱。AI生成测试用例也会有冗余，一百个用例里九十多个是没用的，还要人工筛，也挺麻烦。但总归是把之前解决不了的问题，撕开了一个口子。
国产替代浪潮里，测试验证技术是最该补的短板
国产替代浪潮里，测试验证技术是最该补的短板
现在大家喊国产替代，眼睛都盯着设计、盯着制造环节抢蛋糕，很少有人提测试验证领域。可实际上，高端测试验证设备才是现在很多领域卡脖子的重灾区。
就说半导体，现在高端的芯片自动化测试机，90%以上的市场份额还是泰瑞达、爱得万那几家海外厂商占着。去年国内某头部晶圆厂扩产，订测试机，排队排了一年半，产能就卡在那，有钱拿不到货，急得跳脚也没用。为什么会这样？过去十几年我们都在追设计、追制造产能，觉得测试设备是配套，慢慢来没关系，结果现在被卡了脖子。
这两年其实资本也醒过来了，国内已经有好几家厂商做半导体测试设备做得不错，中低端产线已经实现替代，高端的也在慢慢突破，进度其实比很多人预期的快。不止半导体，航空航天、生物医药都是一样，新药研发的临床测试验证，很多标准方法还是跟着国外走，自己的体系没建起来，走了太多弯路。
测试验证技术从来不是什么配套边角料，它是卡脖子也能补脖子的核心赛道。你设计做得再好，材料做得再先进，过不了测试验证，就永远落不了地，变不成能卖的产品，变不成能用的技术。
上次那个航天老大哥说，他们搞航天，每一个螺丝都要过至少七轮不同的测试，差一丝一毫都不能上天。科技这东西，从来不是靠吹概念就能做成的，总要有一批人在背后，守好测试验证这道门。 你说对吧？
