围观精密测量技术：那些肉眼看不见的毫米级战争

前几天去一个做芯片的朋友实验室逛了一圈。他指着一台机器跟我说，这玩意儿能动的位置精度是0.1微米。0.1微米什么概念？——人的头发丝直径大概80微米。也就是头发丝的八百分之一。我当时就愣住了。你知道吗，在大街上随便一阵风吹过，地面震动的幅度可能都有几微米，但人家就是要在这个比灰尘还小的尺度上做文章。说实话，那瞬间我感觉自己像个原始人。

这还不算最夸张的。后来我查资料，发现光刻机里有些部件的定位精度已经干到几十皮米。皮！米！一万亿分之一米。原子直径才多少？0.1纳米。换句话说，这几乎是在跟原子较劲。不过话说回来，你想造出7纳米、3纳米的芯片，没有这种变态级的测量技术，根本就是痴人说梦。

光刻机里的“钟表匠”逻辑

光刻机这东西，本质上就是个超级放大版的照相机，只不过它把电路图“缩印”到硅片上。但缩印的过程里，套刻精度必须控制得死死的——否则上下两层电路就对不齐，整个芯片就废了。ASML的EUV光刻机为什么能卖到几亿美元一台？很大程度靠的就是它那个双工件台和超精密激光干涉仪。工件台带着晶圆以极高的加速度运动，同时激光干涉仪实时监测它的位置，分辨率达到0.1纳米。怎么做到的？其实原理不复杂——用光的波长当尺子。但工程实现上，鬼知道他们怎么解决振动、温度漂移、空气折射率波动的。我猜那些工程师掉的头发，加起来能绕地球三圈。

哦对，还有真空环境。EUV光在空气里衰减得厉害，所以整个测量光路都得在真空里走。真空里没有空气扰动，看似更稳是吧？错！真空环境其实会放大地板传来的微弱振动，因为少了空气阻尼。这就得靠主动隔振系统，把地面振动衰减到纳米级以下。而且，温度稍微变个0.001度，金属工件台就会热胀冷缩几个纳米。所以整个机器内部温度控制精度在千分之一度以内。我看到这个数据的时候，忍不住爆了句粗口——这哪是造芯片，分明是在造一个平行宇宙的物理规则。

激光跟踪仪：在天上拼乐高的尺子

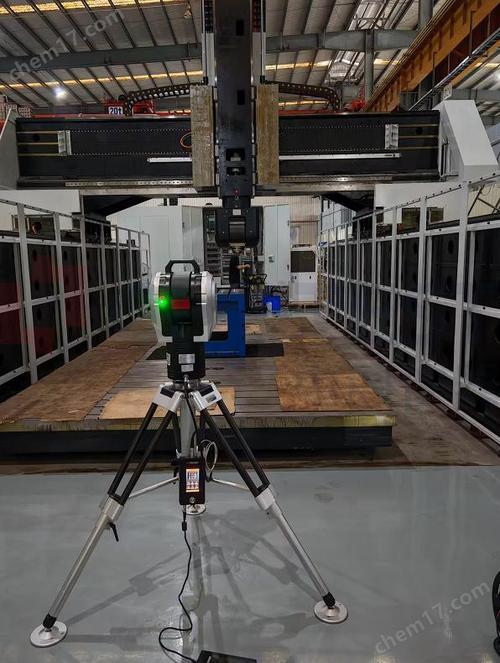

精密测量可不只在无尘室里耍酷。造大飞机的时候，那才叫看得见的惊心动魄。一架A350的机身段，长度十几米，对接的时候缝隙要控制到0.1毫米级别，否则飞上天气流一撕，你就等着听广播找人吧。过去怎么干？靠老师傅拿卡尺一点一点量，还得搭巨大的型架。现在呢？激光跟踪仪往那一杵——它发一束激光打到装在部件上的反射球，通过测量角度和距离，就能实时算出反射球在空间里的三维坐标，精度能达到几十微米。这玩意儿就像给飞机装配安了个GPS，还是厘米级精度的豪华版。

但是，工厂环境不是恒温恒湿的，空气湍流会让激光弯曲。你猜怎么解决的？软件里导入气象模型，根据温度、湿度、气压实时修正激光传播路径。还有，反射球本身也是精密制造的球体，球度误差控制在0.5微米以内。我忍不住想，这球要是掉地上磕个小坑，整个飞机翅膀可能就装歪了。吓人不？每一个微米背后，都是人命关天。

不过话说回来，这种技术现在国内也慢慢起来了。以前全靠徕卡、法如这些牌子，贵得要死，售后还爱答不理。这几年本土公司，比如中图仪器这些，也开始搞激光跟踪仪，虽然高端的可能和国际一线还有差距，但起码在中低端市场把价格打下来不少。我认识一个做汽车白车身检测的工程师，以前买进口设备心疼得睡不着，现在买国产的，终于能睡个安稳觉了。这就是进步吧——虽然步子不大，但每一步都踩在实处。

医疗精密测量：看不见的手术刀

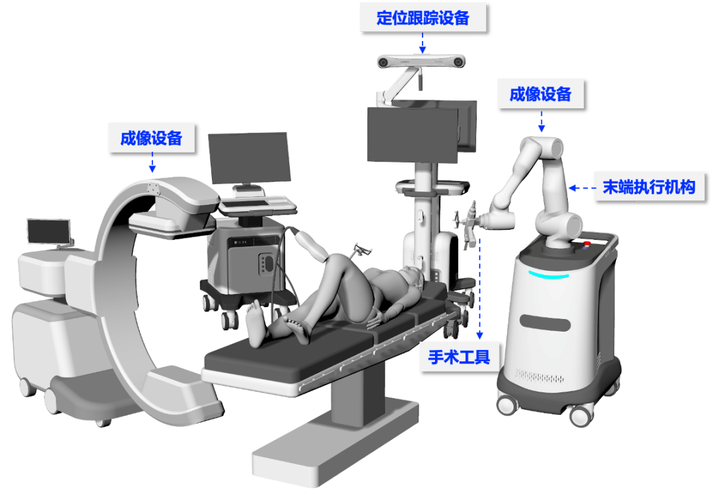

换个画风，聊点有温度的。去年我陪家人做眼科手术，医生用飞秒激光在角膜上切瓣，精度号称5微米。5微米什么概念？角膜厚度大概500微米，切薄了容易穿孔，切厚了术后恢复慢。这真就是微米级的艺术。还有更神的，颅内手术植入刺激电极，治疗帕金森。电极要精确放到丘脑底核——一个黄豆大小的区域，偏出1毫米就可能引起并发症。医生怎么放？手术前用立体定向框架固定头部，结合CT/MRI影像，计算机算出靶点坐标，然后机械臂带着电极以0.1毫米的步进往里推。整个过程跟拆弹似的，每一个微小的移动都牵着一家人揪着的心。

说实话，这种时候我就觉得，精密测量技术不是在炫技，它真真切切在挽留一个人走路的能力、说话的能力，甚至一个家庭的完整。虽然工程师们平时总爱聊什么λ/4波片、阿贝误差，但说到底，一切的终点都是人——怎么让人活得更久、更好。这也是为什么我对那些说“基础研究没用”的人特别反感。没有微电子机械系统（MEMS）传感器的突破，哪来的手术机器人精准触觉反馈？没有原子力显微镜的探针技术，哪能研究细胞层面的药物递送？所有看似无用的极致精度，最后都变成了救命的东西。

不过也得吐槽一句，咱们国家在高端医疗精密测量这块，卡脖子卡得还挺疼。手术导航系统的光学追踪设备，基本被加拿大NDI、美国Polhemus垄断；OCT眼底检测的核心部件——扫频光源，买日本的要排队排到天荒地老。国产替代？有的，但就像刚开始学走路的婴儿，摇摇晃晃，时不时还摔一跤。急不得，但也慢不得。

精密测量这件事儿，说到底，是在跟物理极限打一场永远没有终点的战争。你刚觉得自己测准了一个纳米的距离，量子力学的测不准原理就在旁边偷笑。但就是这股不服输的劲儿，让人类从用脚步丈量土地，一路走到用光铷原子钟定义秒，用激光干涉仪探测引力波。回头看看，还真挺燃的。

当然，我不是说所有人都得去研究超精密测量。但至少吧，下次你掏出手机拍照，或者坐着飞机回家过年的时候，可以想想背后那些肉眼看不见的毫米、微米、纳米——它们安静地排列在芯片的晶体管里，在发动机叶片的轮廓上，在医生手术刀尖的颤抖中。这或许就是技术最性感的模样：看不见，却无处不在。
