硅光芯片与光互连:被功耗墙逼出来的算力新路线

2026-10-18 15:41:14小研科研成果库7

上周跟做服务器硬件的老陈吃烤串,他攥着烤筋骂了二十分钟——现在单颗GPU功耗奔着700W去,铜互连的散热和传输损耗快把整机柜的设计逼疯了。

真的,不是厂商偷工减料。

之前为了把800G的链路从GPU连到交换芯片,老陈的团队前后改了七版PCB走线,阻抗调了又调,最后跑满速率的时候,整条铜链路的温升比芯片本身还高。散热成本涨了三成,传输距离还缩到了不到半米——再往上走,1.6T、3.2T的速率,铜缆根本扛不住。

铜互连的死局,真的不是厂商偷工减料

很多人对高速互连的认知还停留在十年前,觉得铜线缆便宜、可靠,为什么非要折腾光。说白了,是物理定律卡脖子了。

现在800G以上的电互连链路,每传输1bit数据的能耗,已经是同速率光链路的3到4倍。更别说趋肤效应带来的信号衰减,频率越高,电流越往铜导线的表面跑,有效导电面积越来越小,传输损耗直线上升。还有躲不开的电磁干扰,之前老陈他们做的整机柜EMC测试,连续三轮不过,最后加了三层屏蔽罩,单柜成本多花了十几万,传输距离还比最初的设计短了20厘米。

搁以前,这点损耗根本不算事。但现在大模型训练的集群,动辄几万张GPU卡,卡和卡之间的互连带宽要求每年翻倍涨,铜互连的功耗已经占到了整个集群通信功耗的40%以上。相当于你花了一半的电,不是用来算模型,是用来给这些铜线的信号衰减补功率。

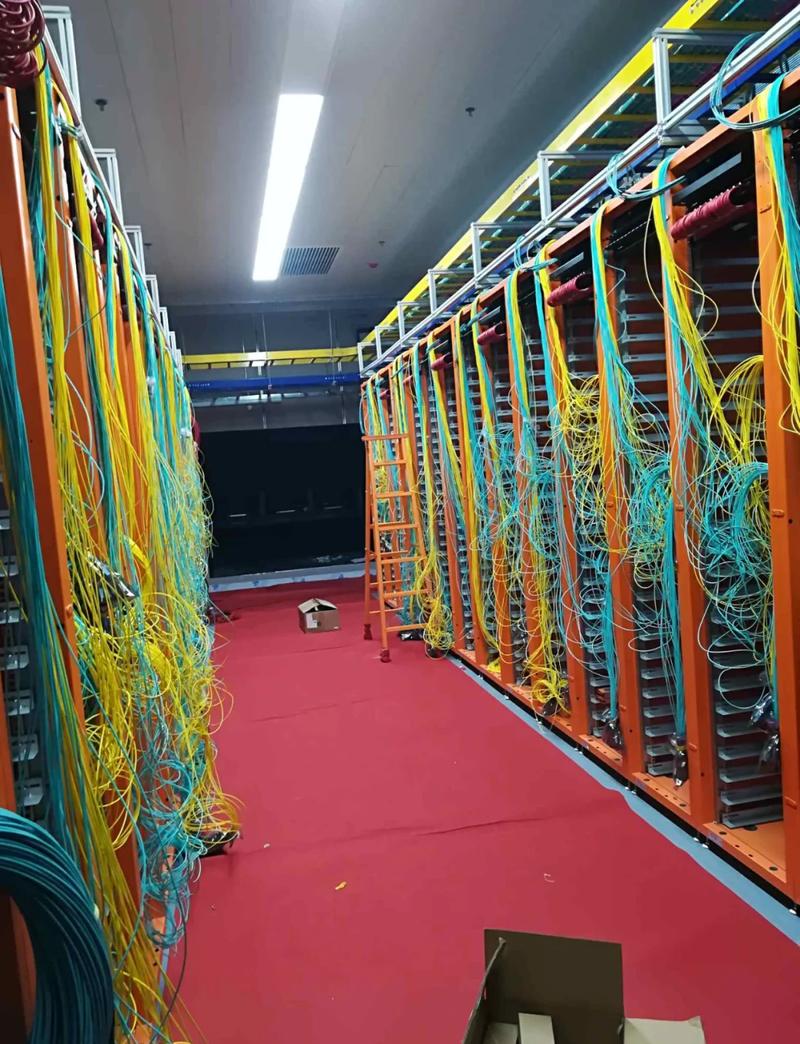

数据中心服务器机柜铜互连高速布线实拍图数据中心服务器机柜铜互连高速布线实拍图

说穿了,铜互连不是不好,是真的走到物理极限了。

光互连不是什么新东西,为什么现在突然火到挤破头

别听那些营销稿把硅光吹成什么颠覆时代的黑科技。光传输本身都用了几十年了,从最早的骨干网光纤,到城域网,再到后来的接入网,光的优势大家都知道:带宽大,损耗低,没有电磁干扰。但之前的光互连,全是用在长距离传输上,短距离的服务器内部、芯片之间,一直没人愿意换——成本太高,体积太大,可靠性也没经过验证。

为什么现在突然全行业都在挤着搞硅光?因为算力涨得太快了。

英伟达去年推的H100集群,单节点的互连带宽已经到了900GB/s,今年的H200、B100,直接把带宽拉到了1.8TB/s。原来的铜缆能传3米的800G信号,现在1.6T的速率下,传30厘米就衰减到没法用。总不能把所有GPU都堆到离交换芯片30厘米以内吧?那整机柜的布线密度得乱成什么样。

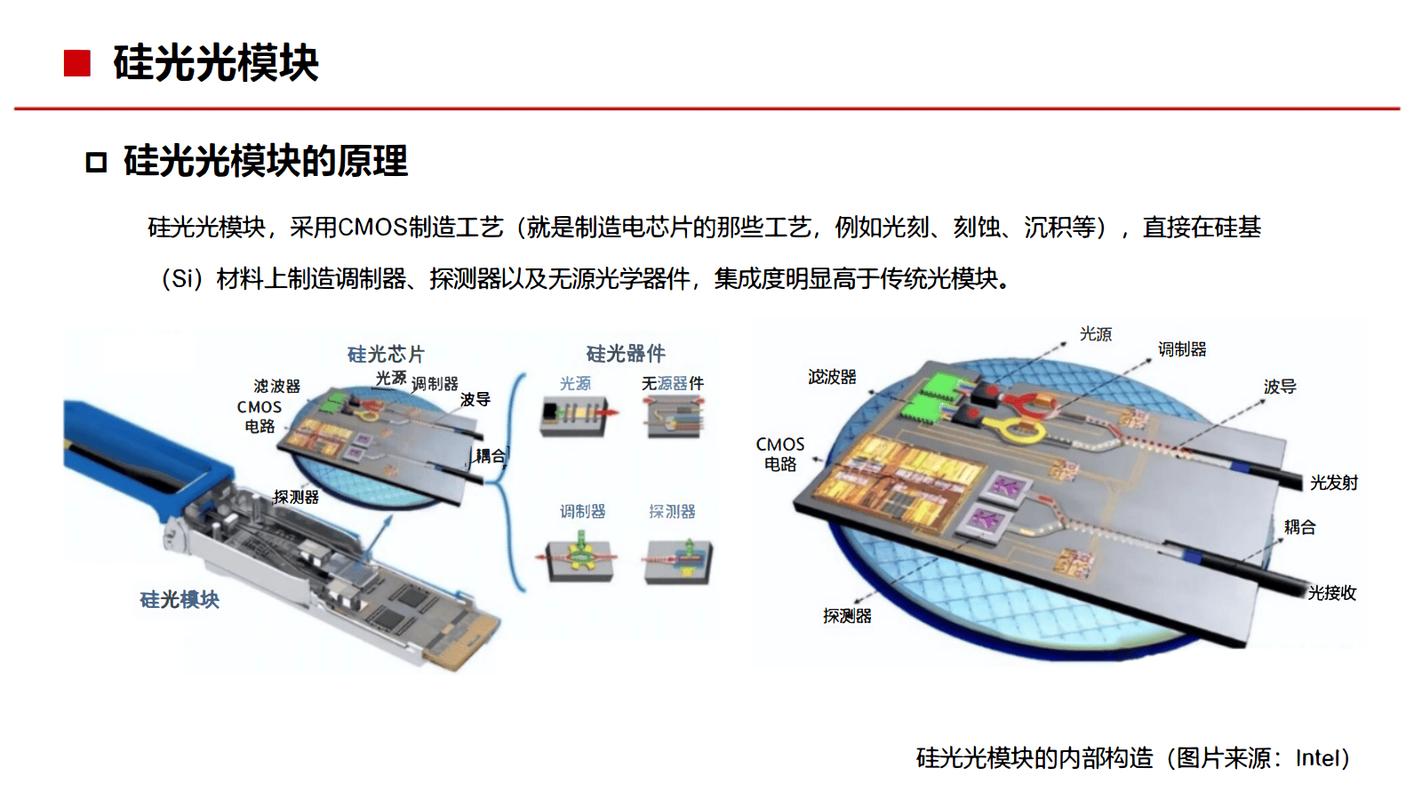

这时候硅光的优势就出来了。说白了,就是把原来光模块里的调制器、波导、探测器,全用CMOS工艺刻到硅片上,不用再像以前那样把各个分立的光学元件挨个拼起来。现在国内已经有团队做出了单波100G、共32通道的硅光光引擎,整体尺寸比原来的可插拔光模块小了60%,功耗还降了一半。

100G单波硅光光引擎芯片显微镜实拍图100G单波硅光光引擎芯片显微镜实拍图

之前有个做传统光模块的朋友跟我吐槽,说前两年还在跟客户吹自己的可插拔模块良率做到99%,现在硅光的封装良率才刚到80%,整个产线要重新建,老设备全砸手里了——说多了都是泪。但不换又不行,客户的新集群明年就要上1.6T的链路,你拿不出硅光的方案,订单直接就被别人抢了。

我上个月去苏州的一家硅光创业公司参观,他们的工程师把刚做出来的光引擎接到测试台上,跑1.6T的速率,误码率压到1e-12的时候,整个实验室的人都在鼓掌。那种你熬了快两年的流片,最后真的能跑通的成就感,真的不是拿多少融资能比的。

现在的硅光光互连,离真的大规模落地还差哪几步

现在的硅光光互连,离真的大规模落地还差哪几步现在的硅光光互连,离真的大规模落地还差哪几步

真的没那么玄乎。现在吹硅光马上就要替代所有电互连的稿子,我看了都头疼。

首先是成本的坎。虽然硅光用的是通用CMOS产线,但是因为要做特殊的高折射率差波导层,MPW的流片费用比同尺寸的数字芯片贵3倍都不止。中小创业团队凑一次流片的钱,可能就要掏几千万,更别说后面的封装测试。之前有个团队跟我算过,现在做一块可量产的硅光光引擎,成本还是同速率电互连方案的2倍多,除非产能提上来,不然数据中心客户根本不会大规模换。

然后是耦合的难题。硅光芯片上的波导,宽度才0.5微米,普通单模光纤的芯径是9微米,要把光从光纤耦合到波导上,对准精度要到0.1微米——比头发丝的直径还细100倍。现在的主动耦合设备,一台就要几百万,良率稍微波动一下,成本就兜不住。更别说放到实际的机柜里,温度从10度飘到70度,振动也有,光对准的位置稍微偏个0.05微米,信号可能就断了。

还有那个老生常谈的激光器问题。硅本身是间接带隙材料,根本没法高效发光,现在所有的商用硅光芯片,都是把外置的III-V族激光器贴到硅片旁边,耦合损耗就占了整个链路损耗的40%。之前有团队测过,光是这个耦合环节的损耗,就让整个光引擎的接收灵敏度降了3dB,要多花一倍的激光器功率才能补回来。要是哪天能把激光器直接长到硅片上,成本至少能砍一半。

之前我看2024年ISSCC上斯坦福团队的论文,人家直接把光互连做到了处理器的封装里面,核间的光互连带宽做到了10Tb/s每平方毫米,功耗比原来的电互连低了一个数量级。当时我看完第一反应是,这要是真能量产,现在困扰整个行业的内存墙、缓存墙问题,说不定真能解决一半。但那毕竟是实验室的样品,离量产还有十万八千里。

有人说硅光会把所有的电互连都替代,我看未必。毕竟现在板级的短距离互连,比如芯片到PCB的几厘米连线,铜缆还是有绝对的成本优势。真到了机柜间、机架间的长距离高速传输,光互连的优势才会彻底显现出来。

上周老陈给我发消息,说他们公司已经开始跟国内的硅光团队谈合作了,明年的新服务器机型,就要把原来的长距离铜互连链路换成光互连的方案。

你看,技术的迭代从来都不是什么惊天动地的大事。

就是大家被功耗逼得没办法了,才会真的掏钱换路线。
