开源硬件设计:重构科研与创业的底层逻辑

2026-10-10 21:41:51小研科研成果库5
上个月去深圳见一个做神经科学的师弟,他掏出来一块实验用的微电流刺激器,说整个实验室花了不到三千块就做出来了。换以前买进口同款,要十万。我当时直接傻了。这块板子,用的就是全套开源硬件设计文件,从原理图到固件,全是公开的,他们只是改了个适配自己实验的接口,找加工厂打板贴片就搞定了。

开源硬件设计不是“省钱工具”,是科研领域的平权革命

很多人对开源硬件的印象还停留在创客圈子的DIY玩具,最多就是帮项目省点开发费。这完全错了。在科研领域,它带来的改变是根儿上的。很多小众方向的专用实验仪器,大厂看不上市场规模,根本不愿意量产;少数愿意做的,直接把价格炒到天上,反正你课题组要发文章,不得不买。我之前接触过一个做深海微生物采样的课题组,进口一个配套的压力传感器,报价十八万,还不保修。现在呢?他们在开源社区找了设计,自己改了防水结构,总成本不到一万,测出来的数据精度比进口的还高0.2%。

实验室自制开源电生理采集板实物图实验室自制开源电生理采集板实物图

平权的意思是什么?以前只有经费千万的顶流实验室能玩的实验,现在几十万经费的普通课题组也能做。不用再盯着别人发完论文的二手仪器抢,也不用为了凑仪器的钱,把课题方向改得连自己都不认。说实话,这才是真正解放了科研的创造力对吧?之前看到过一个统计,现在NC、Nature子刊这些顶刊上,至少15%的论文用到了自制的开源硬件仪器,这个数字五年前才不到2%。增长速度吓死人。

开源硬件设计踩过的坑,90%的新手都会碰

当然,我不是说开源硬件设计就是完美无缺的香饽饽。这两年我见过太多课题组踩坑,白白扔了好几万打板费,最后还耽误了课题进度。第一个大坑,就是开源文件不完整。很多作者放出来的设计,只放了最终的PCB和原理图,漏掉了调试过程中的修改,也没写清楚加工要求。我前两年帮一个环境科学的课题组调一块开源的多参数传感器阵列,就是作者把晶振的负载电容参数写错了,十块打板回来,九个不能工作,折腾了半个月才查到问题,光打板费就扔了小两千,还耽误了野外采样的窗口期。

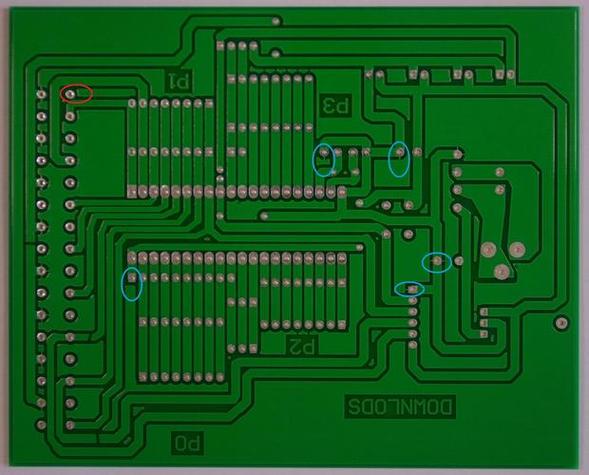

开源硬件设计PCB打板错误样品实拍开源硬件设计PCB打板错误样品实拍

第二个大坑,就是版权协议的坑。很多新手以为只要放上网的开源设计就能随便用,甚至拿去卖钱。大错特错。不是所有开源都是免费商用!不同的开源硬件协议要求完全不一样,CERN的开源协议分不同版本,有的要求你衍生设计必须同样开源,有的甚至禁止商用。很多人不看协议,直接拿过来改改就做成产品卖,等到销量起来被原作者告,赔几十万都有可能,别心存侥幸。

第三个坑,就是可靠性验证偷懒。开源作者一般都是满足自己用就放出来了,不会像工业厂商那样做高低温、振动、电磁干扰这些测试。你要是拿去实验室自己做实验没问题,要是想拿去做临床项目或者工业产品,一定要自己重新做一遍全流程验证,别省这个事儿。

开源硬件设计的下一个爆发点,已经看得见了

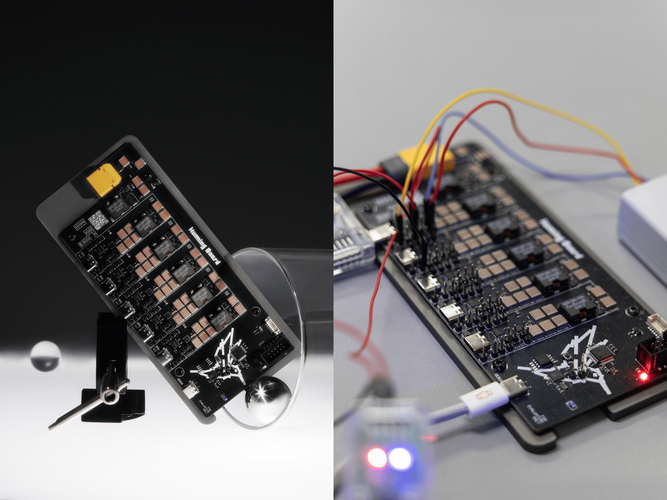

开源硬件设计的下一个爆发点,已经看得见了开源硬件设计的下一个爆发点,已经看得见了

不过话说回来,坑再多,也挡不住这个领域的爆发。现在两个趋势特别明显,第一个就是AI生成开源硬件设计开始落地了。你要是需要一块适配STM32H7的四轴运动控制板,只要把你的尺寸、接口、参数要求说清楚,AI半个小时就能给你出合格的原理图和PCB,你改改细节就能打板,开发速度比以前人工画快了至少三倍。现在已经有不少开源社区开始用AI批量生成标准化的开源硬件设计了,门槛降得特别低,哪怕你只会点基础的电子知识,也能做出来能用的设计。

第二个就是国内的供应链彻底成熟了。现在打板,最快24小时就能出货,百来块钱就能做十块,贴片也就收个几十块的工本费,只要你有设计文件,一周就能拿到实物。十年前,打板要等一周,还得几千块起订,想都不敢想。

现在不仅仅是科研,很多小创业公司都是从开源硬件设计起步的,做农业传感器的,做小型工业控制器的,做家用医疗设备的,不用一开始投几百万开模做定制,先拿开源设计改改,测市场,不对就换方向,试错成本降了不止一个量级。

我上周收到那个深圳师弟的邮件,他用三千块做的刺激器测小鼠脑活动,发了一篇不错的SCI,数据重复性比之前用进口仪器还好,因为参数完全是按照自己的实验调的,不用迁就大厂的通用设计。你说,还有比这更爽的事儿吗?对吧。
