摔不坏的手机壳背后，力学仿真分析到底在算什么？

你有没有试过走在路上手机啪叽砸水泥地上？捡起来一看，屏幕没碎，手机壳磕掉一块漆，你长舒一口气——你不知道的是，这个结果，早在开模生产前，就已经在电脑里被“摔”过几千次了。

砸在地上那0.1秒，仿真替你算了几十万次碰撞

上次帮开小工厂的朋友改新款手机壳结构，他跟我吐槽，前前后后开了三次模，光模具费扔进去十几万，做出来要么硬得咯手，摔一下还是碎屏，要么软塌塌没质感，根本卖不动。 放在十年前，这种试错就是必须交的学费。现在不一样，先做力学仿真分析，把所有不靠谱的方案筛一遍，再开模。 很多人觉得这是什么黑科技？其实说穿了一点都不玄。就是把你要算的物体，拆成无数个很小的小单元，每个小单元都有对应的材料属性，然后给它加上你要模拟的受力——比如从一米高摔下来碰地面的冲击力，然后挨个算每个小单元会变形成什么样，哪里的受力最大，会不会断，最后把所有结果拼起来，就能看到整个物体的受力情况。 手机壳跌落碰撞力学仿真应力云图 摔手机那一下才0.1秒。仿真要把这0.1秒拆成几千个时间节点，每个节点算一遍所有单元的受力，几十万单元算下来，听着计算量吓人，其实现在普通工作站小半天就能出结果。你能一眼看到哪个位置颜色最深受力最大，哪里会先坏，根本不用做出来掰了试。 对比开一次模等半个月花好几万，这个账怎么算都划算。

不是所有仿真，都能算出准的结果

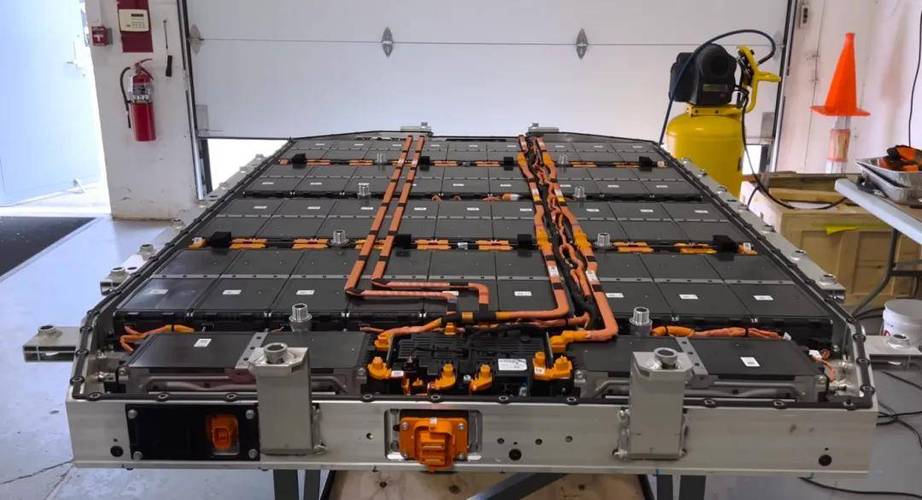

说实话，我见过太多翻车的仿真结果。有的新手刚学会用软件，拉个模型点一下运行，就敢给甲方出报告，结果样件做出来一测试，差得十万八千里。 很多人对力学仿真有个误解：只要模型建对了，结果就一定对。其实不对，决定结果准不准的，从来不是软件，是你填进去的材料参数和边界条件。 就说手机壳常用的TPU，硬度从60A到95A，不同硬度的弹性模量差好几倍，你要是拿软件默认的参数往上套，算出来的形变能差一倍都不止。再比如说跌落，你是模拟边角先着地还是屏幕中心先着地？地面是刚性水泥还是铺了地砖的弹性地面？差一点点，结果天差地别。 我前两年碰过一个新能源的项目，做电池包下托盘，仿真算出来最大应力比材料屈服强度低了快三分之一，大家都觉得没问题，结果样件做出来一加压测试，焊缝直接裂了。最后查了半个月，发现建模的时候直接把母材的参数套给焊缝了，焊缝的强度本来就比母材低，这不裂才怪。 新能源汽车电池包托盘力学仿真应力分布图 对吧？仿真就是个“垃圾进垃圾出”的活儿，你给它错的输入，它肯定给你错的输出。很多人吹什么全自动仿真，说不用人调参就能出结果，我反正不信，你连实际工况是什么样都没搞清楚，能变出准结果？ 不过话说回来，哪怕参数都对，也不能说仿真就100%对。它本来就是近似计算，你再细的网格，也是对真实形状的近似，边界条件也不可能完全复刻现实里的所有干扰。它的作用是帮你排除明显错的方案，缩小测试范围，不是替你拍板说这个肯定没问题。把它吹得能代替所有实测，那就是耍流氓。

从大飞机到纸家具，仿真早就渗进生活里了

从大飞机到纸家具，仿真早就渗进生活里了 很多人觉得力学仿真只有高端制造才用得到，小企业碰不起。其实早不是这么回事了。 大飞机的机翼，飞的时候会不会颤振，风洞试验一次几百万，还不一定能测全所有工况，现在都是先仿真跑几十万次，把不合理的构型都淘汰了，剩下两三个最优方案再去吹风洞，省下的钱够买十台工作站。 专业碳纤自行车架，要轻还要硬还要缓冲颠簸，每改一下管的厚度和形状，做样件就得烧一堆碳纤，成本高得离谱，现在先仿真算应力分布，调整到合理范围再开件，成本直接砍了七成。 就连医疗都在用。定制化的髋关节植入物，每个病人的骨头形状都不一样，要保证用十几年不松动不断裂，医生拍完CT转成模型，直接仿真算病人走路、跑步、上下楼时候的受力，调整植入物的形状和强度，比通用款适配性好太多。 我上个月还接了个活，做可折叠纸家具的，老板说试了大半年，折出来要么承不住重坐塌，要么太硬折不动，坏了几百张原纸也没摸出规律。我给他建了模，按纸的纤维方向填对参数，跑了三次仿真，直接就找到在哪里加隐形加强筋，哪里减厚度，人家一次就做成功了。 现在云仿真普及了，不用买几十万的软件授权，不用配几十万的工作站，你上传模型按计算量付钱，跑一次几十块几百块都有，小厂家也用得起。说白了，这就是个给普通人用的虚拟试错工具，帮你少交试错的学费而已。 哪有那么多玄乎的？你手里摔不碎的手机，坐的安全的汽车，住的超高层大楼，背后都有它算过的几百万次碰撞和施压。它没凭空创造什么，只是帮工程师少走了很多弯路，让好产品能更快更便宜地到你手里而已。
