半导体技术突破：从2nm到光子芯片，我的下巴掉了好几次

昨晚刷到一条消息，差点把咖啡喷屏幕上——台积电的2nm工艺良率居然飙到60%了。不是说好2025才量产吗？这进度，简直像开了挂。我记得去年还有分析师在那唱衰，说3nm都拖了那么久，2nm没戏。现在看来，打脸来得真快。 不过话说回来，数字节点这事儿，早就不是以前那个“等比例缩小”的套路了。从7nm往下，每一代都憋大招。这次2nm，最大的变化是晶体管结构。

2nm真的来了，但到底改变了什么？

之前我们用的FinFET，鳍式场效应晶体管。听着就绕口对吧。简单说，就是电流通道像立起来的鱼鳍，栅极从三面围着它。这设计是从2011年英特尔22nm开始用的，一路扛到现在。但你想想，十几年的老架构了，再往下缩，沟道就要窄到失控。漏电？简直漏得你心慌。 所以GAA（Gate-All-Around）上场了。全环绕栅极。这次不是三面包围，是四面全包，把那个导电的“硅片”裹成了纳米线或者纳米片。控制力瞬间拉满。漏电？减少一大截。性能提升的同时，功耗还能降25%~30%。台积电管它叫“N2”，用的就是纳米片结构。 台积电2纳米GAA纳米片晶体管结构对比图 有意思的是，三星早在3nm节点就抢跑了GAA，叫MBCFET。结果呢？良率一开始惨不忍睹，据说低到连自家手机部门都摇头。台积电一向求稳，愣是在3nm上继续打磨FinFET，等到2nm才切过去。这赌的就是客户耐心和生态成熟度。现在看来，稳扎稳打还是比激进冒险靠谱。高通和苹果早早就预定产能了，你就知道市场信心。 不过，芯片厂流片再牛，没有光刻机也是白搭。

光刻机，那个卡脖子的家伙，悄悄进化了

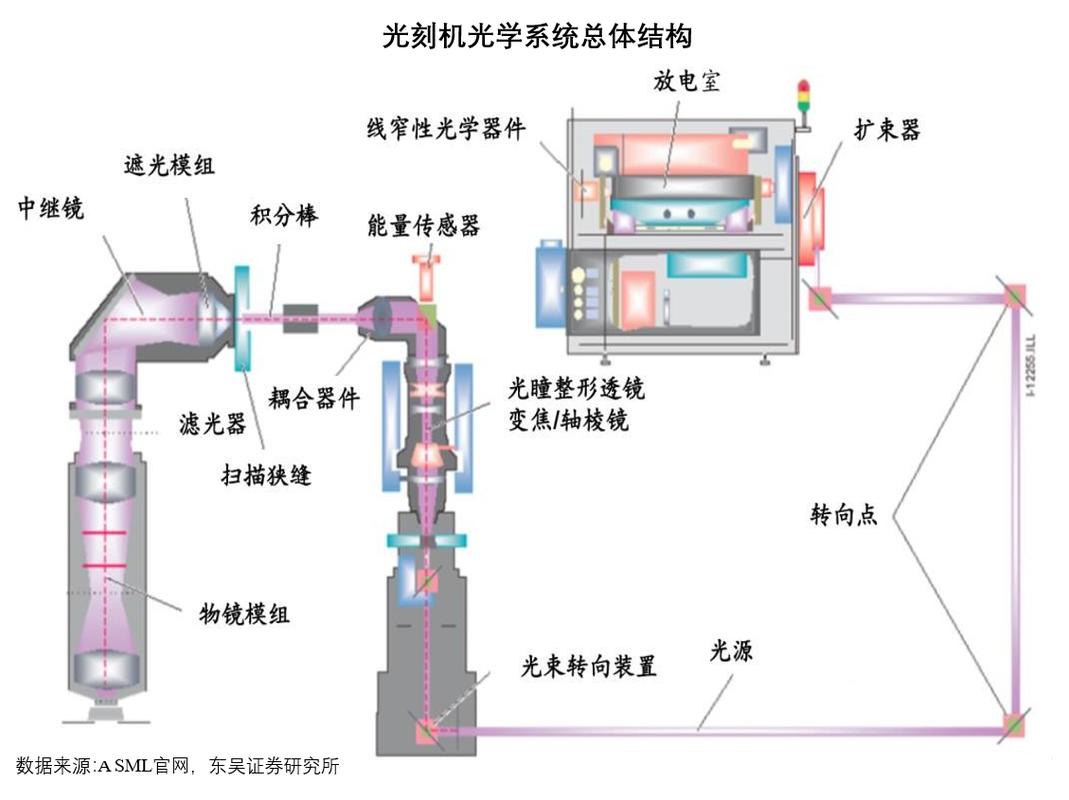

ASML的新玩具——High-NA EUV光刻机。NA，数值孔径，从0.33直接跳到0.55。啥概念？分辨率公式：R = k1 * λ / NA。波长λ还是13.5nm没变，但NA涨了，分辨率直接从13nm提升到8nm。以前要搞7nm以下，得用多重曝光，一个图层反复刻，耗时长，良率还低。现在一台机器搞定，效率爆炸。 这怪物有多复杂？透镜系统要用到超光滑的钼/硅多层反射镜，一片镜子造价顶一辆兰博基尼。整机发运得用40个集装箱，组装调试要半年。英特尔把第一台实验机抢去了，据说2024年就已经开始试生产。台积电大概率在2nm后半段或者1.4nm节点才导入，他们总是先榨干现有设备的价值。 ASML高数值孔径EUV光刻机内部光学系统示意图 你可能会问，难道只有ASML一家？没错，至少在未来五年内，High-NA EUV就是独步天下。全球半导体业脖子都捏在这一家手里，想想也是挺魔幻的。不过，咱们也别妄自菲薄，国内在光源和光学系统上也有突破，只是产业化还早。 接下来，摩尔定律放缓这个事，其实还有另一条路——把芯片当乐高拼。

Chiplet：芯片界的乐高积木

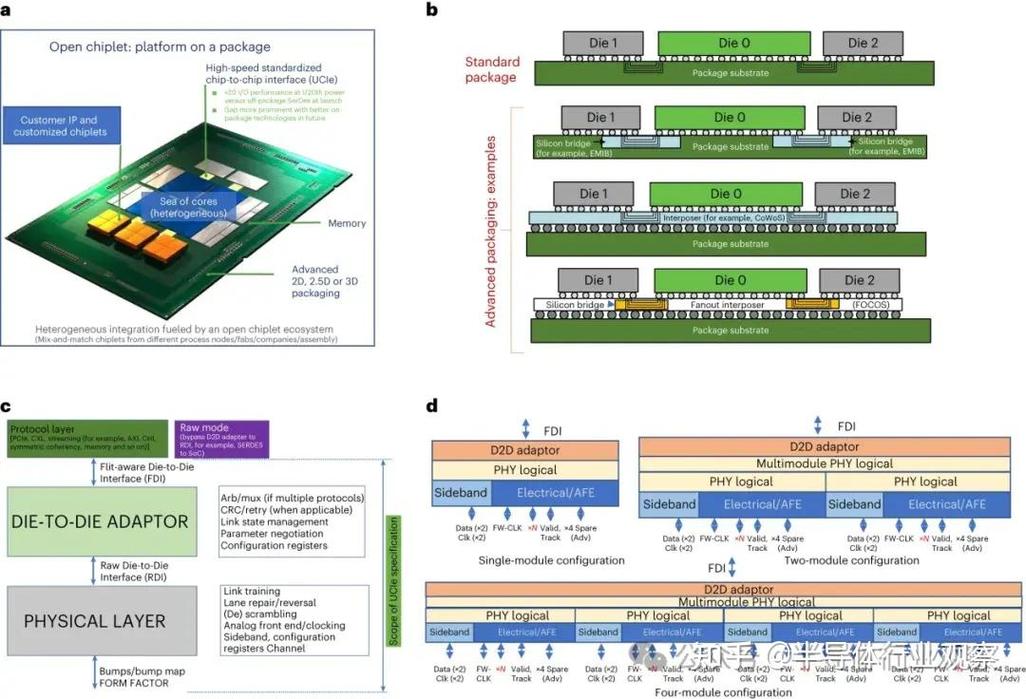

以前我们总想着把晶体管使劲往里塞。现在塞不动了，成本高得离谱。于是聪明人想：干嘛不把不同功能拆开，用小芯片拼起来？这就是Chiplet（芯粒）。 AMD绝对是这领域的头号玩家。从第一代EPYC开始，就把几个8核CPU die用Infinity Fabric连起来。到了第四代，更是CPU die和I/O die彻底分离，I/O用12nm省钱，核心用5nm冲刺性能。英特尔也不甘落后，Meteor Lake处理器里塞了CPU、GPU、SoC和IO四个小芯片，通过Foveros 3D封装叠在一起。 关键在于，这玩法得有个统一语言。不然各家的die互连不上，那不白搭。于是UCIe联盟横空出世，英特尔、AMD、台积电、三星、高通全都加入了，定义了chiplet间的高速互联标准，物理层、协议层全给你规定了。以后设计芯片就像攒电脑，去台积电的“菜单”里选计算die、内存die、射频die，点单封装就行。 基于UCIe标准的Chiplet异构集成架构示意图 这带来的变化可不止省钱。迭代速度会飞起来。你想升级AI引擎？不用重做整颗SoC，换个小芯片完事。散热和供电是挑战，但铜-铜混合键合、硅通孔这些封装技术也在狂飙。这生态一旦成熟，中小芯片设计公司都可能翻身，因为流片成本被摊薄了。 最后，聊点更远的。硅基半导体的极限，还有多久？

二维材料：石墨烯的兄弟们终于不“坑”了？

每次提到新材料，我就想起石墨烯。当年吹得神乎其神，结果呢？没有带隙，做不了逻辑开关，只能当导电膜。但它的表弟们——过渡金属硫族化合物（TMDs），比如二硫化钼（MoS₂）、二硒化钨（WSe₂），天生就有带隙，而且薄到只有三个原子层。薄是优点吗？对，在1nm以下工艺里，短沟道效应是噩梦。沟道太厚，栅压控制不住漏电流。而二维材料能做到原子级厚度，天然免疫短沟道效应。 去年台积电在IEEE IEDM会议上展示了一个用二硫化钼做的晶体管，沟道长度只有12nm，开关比和迁移率都不错。MIT的团队甚至用二维材料堆叠出了三维集成逻辑。听起来像科幻？ 别高兴太早。量产才是大坑。怎么在8英寸晶圆上均匀生长单层二硫化钼？怎么控制缺陷？怎么掺杂？还有接触电阻问题，金属跟二维材料界面有肖特基势垒。这些问题够一堆博士再秃顶几年。但至少，方向是有了。硅之后，我们可能不用绝望。 这些突破一个接一个，看得人眼花缭乱。半导体技术从来不是单点突破就能成的，它是材料、设备、设计、封装的协同进化。2nm、High-NA EUV、Chiplet、二维材料……每个环节都在悄默声地变革。说实话，作为一个看着芯片演进过来的人，这阵子我的下巴掉了好几次。下一个惊喜会是啥？光子计算？氮化镓功率？还是量子芯片？不知道。但我知道，这狂奔的趋势，远没到刹车的时候。
